BIM-IKT-AP6X-H1141 W/KLI3
Capteur de champ magnétique, vérin pneumatique, Rectangulaire, 10V à 30V, 4 broches

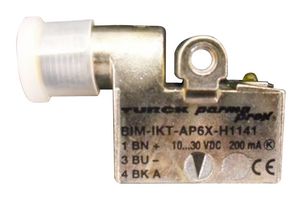

L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
4 En Stock
Vous en voulez davantage ?
Livraison sous 1 à 2 jours ouvrables
Commandez avant 17h00 pour bénéficier de l’expédition standard
| Quantité | Prix (hors TVA) |
|---|---|
| 1+ | 162,320 € |
| 5+ | 159,070 € |
| 10+ | 155,830 € |
| 25+ | 152,580 € |
| 50+ | 149,330 € |
Prix pour :Pièce
Minimum: 1
Multiple: 1
162,32 € (sans TVA)
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, à l’e-mail de confirmation Web et à l’étiquette.
Informations produit
FabricantTURCK
Réf. FabricantBIM-IKT-AP6X-H1141 W/KLI3
Code Commande4284563
Fiche technique
Tension, alimentation min.10VDC
Tension, alimentation c.c. min.10V
Tension, alimentation c.c. max..30V
Tension, alimentation max..30VDC
Boîtier de capteurRectangulaire
Nbre de broches4 broches
Courant, sortie-A
Type de sortie de capteurPNP
Indice de protection (IP)IP67
Gamme de produit-
SVHCNo SVHC (20-Jun-2016)
Aperçu du produit
BIM-IKT-AP6X-H1141 W/KLI3 is a magnetic field sensor. It is activated by magnetic fields and is especially suited for piston position detection in pneumatic cylinders. Based on the fact that magnetic fields can permeate non-magnetizable metals, it is possible to detect a permanent magnet attached to the piston through the aluminium wall of the cylinder.
- ≤ 10m/s pass speed, ≤ ±0.1mm repeatability
- ≤ 0.1mm temperature drift, ≤ 1mm hysteresis
- 10VDC to 30VDC operating voltage, ≤ 200mA DC rated operational current
- 15mA no-load current, ≤ 0.1mA residual current
- ≤ 0.5kV isolation test voltage, 3-wire, NO contact, PNP output function
- 1KHz switching frequency, rectangular, IKT design
- Dimension is 30 x 14.6 x 28mm (lxdxh), metal, GD-Zn housing material
- Connector, M12 × 1 (electrical connection), IP67 protection class
- 55Hz (1mm) vibration resistance, 30g (11ms) shock resistance
- Operating temperature range from -25°C +70°C
Spécifications techniques
Tension, alimentation min.
10VDC
Tension, alimentation c.c. max..
30V
Boîtier de capteur
Rectangulaire
Courant, sortie
-A
Indice de protection (IP)
IP67
SVHC
No SVHC (20-Jun-2016)
Tension, alimentation c.c. min.
10V
Tension, alimentation max..
30VDC
Nbre de broches
4 broches
Type de sortie de capteur
PNP
Gamme de produit
-
Documents techniques (1)
Législation et Questions environnementales
Pays d'origine :
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Switzerland
Pays dans lequel la dernière étape de production majeure est intervenue
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Switzerland
Pays dans lequel la dernière étape de production majeure est intervenue
N° de tarif :85439000
US ECCN:EAR99
EU ECCN:NLR
Conforme RoHS :À déterminer
Conforme à la norme RoHS Phthalates:À déterminer
SVHC :No SVHC (20-Jun-2016)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
Poids (kg) :.067132
