RV1S9062ACCSP-10YC#SC0

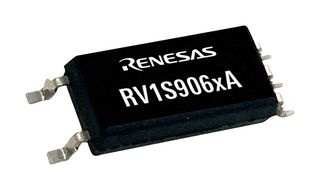

Le RV1S9062A est un photocoupleur doté d'une commutation haute vitesse jusqu'à 15 Mbps avec une logique de sortie active à l'état bas qui se compose d'une LED AlGaAs du côté entrée et d'un circuit intégré avec une photodiode sur la sortie. Le RV1S9062A est conçu spécifiquement pour une immunité élevée aux transitoires en mode commun (CMTI), une large plage de tension d'alimentation de fonctionnement et un fonctionnement à haute température jusqu'à TA = 125°C. Il convient au lecteur IPM (Intelligent Power Module). Conforme aux normes de sécurité telles que UL:UL1577, double protection, CSA:CAN/CSA-C22.2 No.62368-1, isolation renforcée. Les applications typiques sont les pilotes IPM et les onduleurs à usage général.

• Photocoupleur LSO5 5 broches avec ligne de fuite de 8mm
• Ligne de fuite longue (8mm minimum), commutation à grande vitesse (15 Mbps)
• Immunité transitoire élevée en mode commun (CMH, CML = ±100KV/s minimum)
• Distorsion de largeur d'impulsion (tPHL − tPLH = 20ns maximum)
• Large gamme de tension d'alimentation de 4.5V à 30V
• Tension d'isolement élevée (BV = 5000Vrms)
• Courant direct maximal de 12mA (ON), tension directe de 0,8V (OFF), vitesse de rampe de tension d'alimentation de 0,5V/μs
