SRM400

Le module de télémétrie de sonar SRM400 utilise le circuit de télémétrie de sonar PW-0268. Le PW-0268 peut fonctionner avec tous les transducteurs de type PT ou EP. Le module permet de développer des systèmes de recul pour voiture ou autres systèmes de mesure de distance pour les ingénieurs en conception peu familiers des circuits analogiques et/ou du fonctionnement des transducteurs à ultrasons. En utilisant ce module, les ingénieurs peuvent se concentrer avant tout sur les circuits numériques et les conceptions logicielles ainsi que sur tout autre problème d'ordre mécanique. Après la première étape vous pouvez concevoir votre propre circuit analogique basé sur la construction du module ou consultez l'usine pour réaliser votre propre module selon vos besoins spécifiques.

• Tension de fonctionnement source unique de 6VDC à 10VDC
• Sortie large bande jusqu'à 250KHz
• Oscillateur RC variable intégré adaptés aux transducteurs avec différentes fréquences
• Amplificateur à gain élevé qui varie avec le temps sur 32 pas
• Filtre passe-bande intégré réduisant le nombre de composants externes
• La broche d'E/S bidirectionnelle simplifie la fonction de contrôle pour la transmission d'une impulsion ou la réception d'un écho.
• Horloge système ajustable
• Taille de carte disponible 27.9mm x 18mm

Contenu

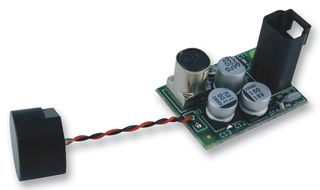

Carte de module, Transducteur de type intégré 400EP14D de profils de faisceaux asymétriques, Schéma électrique détaillé.

Avertissements

La forte demande du marché pour ce produit, entraîné une augmentation des délais. Les dates de livraison peuvent varier. Produit exempt de remises.
