67-1-C-12/5

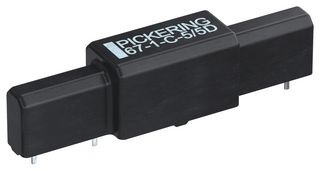

67-1-C-12/5 est un relais reed sec haute tension série 67. Il est de petite taille et encapsulé dans un boîtier en plastique avec un écran magnétique interne en mu-métal. Il est construit en utilisant une grille de connexion dans un format Single-in-Line et comporte des bobines sans ancien qui permettent un boîtier plus petit. Le style de boîtier inhabituel permet des possibilités d'empilement intéressantes lorsqu'il est utilisé pour construire des multiplexeurs ou des matrices haute densité.

• Les contacts plaqués tungstène garantissent une durée de vie longue et fiable
• 1 configuration Forme C
• Température d'utilisation de -20°C à +85°C
• Tension de la bobine 12V, résistance de la bobine 150 ohms
• Résistance de contact 0,5 ohms Max.
• Tension d'utilisation max de 9V, Tension d'utilisation min. de 1,2V
• Puissance nominale 100W, courant de commutation maximal 3A
• Tension de commutation max. 2500V
• Tension de stand-off Min. 5000V
• Durée de vie est de 10⁸

Remarques

Les hautes tensions et les capacités parasites peuvent générer des impulsions de courant très élevées, qui peuvent endommager le placage de contact et provoquer la soudure de l'interrupteur Reed.
