MCSPTR2A5775E

Le MCSPTR2A5775E est un kit de développement PMSM triphasé MPC5775E. Le MCSPTR2A5775E est un kit de développement compact et hautement optimisé conçu pour le contrôle de moteur synchrone à aimant permanent (PMSM) triphasé, la détection de courant à 3 shunts et la détection de position du résolveur. Le MCSPTR2A5775E prend en charge un contrôle efficace des moteurs électriques et des onduleurs, ciblant les applications avancées de contrôle des moteurs du groupe motopropulseur et de contrôle en temps réel nécessitant jusqu'à la norme ISO 26262 ASIL D. Basé sur le microcontrôleur Power Architecture® MPC5775E 32 bits, le MCSPTR2A5775E offre un calcul, une sûreté et une sécurité hautes performances. capacités. Son unité de traitement temporel amélioré (eTPU) dédiée au coprocesseur permet la mise en œuvre d'un résolveur logiciel vers la conversion numérique (RDC), permettant ainsi le déchargement du processeur. Les applications typiques sont l'automobile (applications pour véhicules électriques hybrides (HEV), l'industrie (contrôle de mouvement et robotique, entraînements de moteur, moteur synchrone à aimant permanent (PMSM)).

• Architecture de puissance 32 bits basée sur MPC5775E
• Puce de base du système d'alimentation de sécurité FS6520 avec transceiver de données flexible CAN
• MPC5775E EVB avec prise en charge de la connectivité Ethernet, LIN et CAN, programmation/débogage JTAG et OpenSDA
• Étage de puissance basse tension triphasé PMSM/BLDC basé sur le MC33937A
• Moteur PMSM triphasé avec résolveur, 25V par phase, 3000RPM, 0,51Nm, 160W, 7,6A
• Topologie de traitement flexible pour le contrôle moteur
• Interfaces: Débogage CAN, LIN, Ethernet, OpenSDA, JTAG intégré
• Exemple de logiciel basé sur ANSI-C créé dans le studio de conception S32 pour l'architecture de puissance
• Moteur à aimant permanent triphasé basse tension: BLDC ou PMSM et 12-24V, jusqu'à 200W de puissance
• Capacités de contrôle du moteur: résolveur/hall/encodeur/capteur de position sans capteur

Contenu

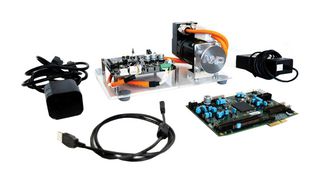

Carte contrôleur MPC5775E-EVB faible coût, câble Micro USB, alimentation +24V DC, Adaptateur universel, Cordon d'alimentation PSE, moteur PMSM triphasé avec résolveur, 25V par phase, 3 000 trs/min, 0,51Nm, 160W, 7,6A, TGN2-0054 -30-36.
