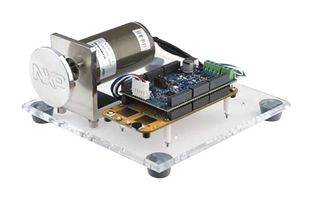

MCSPTE1AK144

Kit de développement S32K144 conçu pour la commande de moteur à courant continu sans balais (BLDC) (ciblant le chauffage, la ventilation et la climatisation (CVC) ou les pompes électriques) et la commande de moteur synchrone à aimant permanent (PMSM) triphasé (ciblant la suspension active ou le groupe motopropulseur électrique). Basé sur le microcontrôleur Arm® Cortex®-M S32K1 32 bits et le pré-pilote GD3000, le MCSPTE1AK144 permet un prototypage et une évaluation rapides des applications de contrôle BLDC et PMSM sans avoir à attendre la conception matérielle finale. Le logiciel d'application MCSPTE1AK144 tire parti de l'ensemble de bibliothèques de mathématiques et de contrôle moteur automobile et fournit une implémentation de référence complète pour le contrôle moteur triphasé BLDC et PMSM.

• 32 bits basé sur Arm® Cortex®-M4F S32K144
• GD3000: Pré-pilote de moteur sans balai triphasé, mini puce de base de système CAN haute vitesse UJA1169TK
• Carte d'évaluation S32K144 avec prise en charge de la connectivité LIN et CAN, programmation/débogage OpenSDA
• Carte d'étage de puissance DEVKIT-MOTORGD jusqu'à 12V/5A triphasée basée sur SMARTMOS™ GD3000
• Moteur PM économique Moteur PM triphasé équipé d'un capteur HALL, 24VDC, 4000RPM, 40W, 45ZWN24-40
• Câble USB
• Alimentations 12VDC
• Moteur à aimant permanent triphasé basse tension (BLDC ou PMSM)
