785578-20

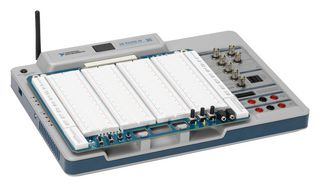

La 785578-20 est une carte d'application FPGA NI Educational Laboratory Virtual Instrumentation Suite (NI ELVIS) III. La carte de prototypage NI ELVIS III est la carte d'application par défaut pour le NI ELVIS III. Cette carte pour usage général peut être utilisée pour prototyper des circuits et des systèmes dans une grande variété de disciplines. Il dispose d'une grande zone de construction centrale, d'un accès pratique aux E/S de contrôle NI ELVIS III et intègre un ensemble de composants de circuits couramment utilisés tels que des boutons et des LED pour simplifier le prototypage. Le logiciel comprend des panneaux avant interactifs pour le Web et le bureau, une prise en charge de l'instrumentation pour Windows et Mac, une prise en charge API pour LabVIEW et les langages textuels, des exemples d'expédition et des fichiers d'aide détaillés.

• Oscilloscope 4 canaux, 100MS/s (400MS/s monocanal), 50MHz avec une résolution de 14 bits
• Analyseur logique/générateur de motifs 16 canaux, 100MS/s
• Entrée analogique 16 canaux, 1MS/s avec résolution 16 bits
• 40 lignes DIO programmables individuellement comme protocoles d'entrée, de sortie, PWM ou numériques
• Sept instruments matériels plus E/S de contrôle contenant 16 AI, 4 AO et 40 DIO
