54548-2271
Connecteur carte FFC / FPC, 90°, 0.5 mm, 22 Contact(s), Embase, Easy-On 54548 Series, Montage CMS

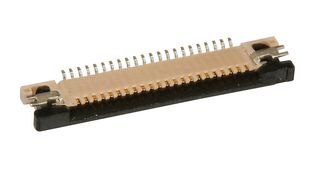

L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
FabricantMOLEX
Réf. Fabricant54548-2271
Code Commande3499175
Gamme de produitEasy-On 54548 Series
Fiche technique
Informations produit
FabricantMOLEX
Réf. Fabricant54548-2271
Code Commande3499175
Gamme de produitEasy-On 54548 Series
Fiche technique
Pas0.5mm
Nbre de contacts22Contact(s)
GenreEmbase
Gamme de produitEasy-On 54548 Series
Type de terminaison de contactMontage CMS
Position du ContactDessous
Nbre de rangées1 rangée
Plaquage du contactContacts plaqués or
Matériau du contactBronze phosphoreux
Epaisseur FFC/ FPC0.3mm
SVHCTo Be Advised
Produits de remplacement pour 54548-2271
1 produit trouvé
Aperçu du produit
54548-2271 is a 54548 series, 0.50mm pitch, ZIF, easy-on FFC/FPC connector with bottom contact style.
- Surface mount with right angle orientation style
- 22 loaded circuits
- 20 mating cycles max durability
- Slider actuator
- 1.2mm mated height
- Phosphor bronze metal with gold plating mating and tin plating termination
- Polarized to PCB
- Features PCB retention
- 50V maximum voltage and 0.5A maximum current per contact
- Operating temperature range from -20° to 85°C
Spécifications techniques
Pas
0.5mm
Genre
Embase
Type de terminaison de contact
Montage CMS
Nbre de rangées
1 rangée
Matériau du contact
Bronze phosphoreux
SVHC
To Be Advised
Nbre de contacts
22Contact(s)
Gamme de produit
Easy-On 54548 Series
Position du Contact
Dessous
Plaquage du contact
Contacts plaqués or
Epaisseur FFC/ FPC
0.3mm
Législation et Questions environnementales
Pays d'origine :
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :China
Pays dans lequel la dernière étape de production majeure est intervenue
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :China
Pays dans lequel la dernière étape de production majeure est intervenue
N° de tarif :85366930
US ECCN:EAR99
EU ECCN:NLR
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :To Be Advised
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
Poids (kg) :.000001
