EVAL-M1-101TFTOBO1

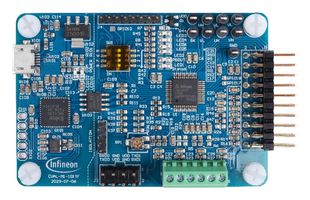

L'EVAL-M1-101TF est une carte de contrôle pour la plate-forme iMOTION™ Modular Application Design Kit (MADK). Il est alimenté par le pilote intelligent iMOTION™ IMD111T-6F040 doté d'un moteur de contrôle de mouvement (MCE) avancé, qui permet un contrôle orienté champ (FOC) sans capteur de pointe sans aucun codage. L'IMC101T-F048 fait partie de la série iMOTION™ IMC100, qui est la prochaine génération de plate-forme de circuit intégré de contrôle de moteur iMOTION™ bien établie dédiée au contrôle orienté champ des moteurs PMSM (BLDC). Cette carte de contrôle, associée à un nombre croissant de cartes d'alimentation iMOTION™ MADK ​​correspondantes avec connecteur M1, crée un large portefeuille d'options d'onduleurs triphasés, évolutifs en termes de puissance nominale et de tension de fonctionnement.

• Kit complet pour faire fonctionner n'importe quel moteur à aimant permanent via un contrôle sinusoïdal sans capteur
• Connecteur micro-USB et débogueur intégré isolés galvaniquement du côté alimentation
• Capable de modulation triphasée et de type 3 de modulation biphasée
• Connecteur pour commutateurs à effet Hall numériques ou capteurs à effet Hall analogiques
• Connecteur pour l'entrée de signaux de contrôle de vitesse analogiques ou numériques (fréquence, service)
• LED, interrupteurs et potentiomètre pour tester les capacités de script
• Points de test pour la mesure directe des tensions, des courants
