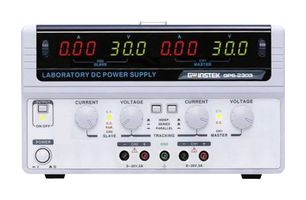

GPS-2303

La CAL GPS-2303 de GW Instek est une alimentation DC linéaire à 2 canaux de 180W, série GPS-x303. Une protection contre les surcharges, une inversion de polarité et un interrupteur marche / arrêt de sortie maintiennent l'alimentation électrique et sa charge à l'abri de conditions inattendues. Une régulation élevée (0,01% +3mV), un faible bruit acoustique du ventilateur et une faible ondulation/bruit (<lt/> 1mVrms, 5Hz à 1MHz) sont maintenus pour les canaux 1 et 2 en mode de tension constante. Le contrôle automatique de la vitesse du ventilateur de refroidissement minimise le bruit du ventilateur en fonction des conditions de charge, assurant un fonctionnement silencieux. C'est une solution idéale pour les applications de banc de test ou portatives, légères et peu coûteuses nécessitant une régulation élevée et des sorties multiples. Il a ≤ 0,5% +10mV d'erreur de suivi CH1, ≤0,01% +5mV de régulation en série, ≤300mV de régulation de charge, ≤2mVrms, 5Hz à 1MHz d'ondulation et de bruit pendant l'opération de suivi. La GPS-2303 a une résistance d'isolement de 20Mohm (≥ DC 500V / châssis et borne) et 30Mohm ((≥ DC 500V / châssis et cordon AC).

• source d'alimentation 50/60Hz AC, 100V / 120V / 220V + 10%, 230V (+10% ~ -6%)
• Afficheur à LED 3 digits de 0,5" avec une précision de ±(0,5% de la valeur de référence +2 digits) et interrupteur ON/OFF de sortie
• Fonctionnement de suivi et fonctionnement série/parallèle automatique, tension et courant de sortie flexibles
• Circuit de contrôle de la vitesse du ventilateur pour minimiser le bruit du ventilateur, puissance stable et propre, conception sécurisé
• Tension de sortie 0V à 30V (CH1 et CH2), courant de sortie 0A à 3A (CH1 et CH2)
• Tension de suivi 0V à 60V (CH1 et CH2), 0A à 6A courant parallèle (CH1 et CH2)
• ≤ 0.01% + 3mV (CV), Régulation de ligne ≤ 0.2% + 3mA (CC) (CH1, CH2)
• Régulation de charge ≤ 0.01% + 3mV (≤ 3A)/≤ 0.02% + 5mV (<gt/> 3A) (CV) & ≤ 0.2% + 3mA (CC) (CH1, CH2)
• Ondulation et bruit ≤ 1mVrms, 5Hz ~ 1MHz (CV) et courant d'ondulation ≤ 3mArms (CC) (CH1, CH2)
• Dimensions de 255mm (L) x 145mm(H) x 265mm(P) et poids de 7 Kg

Contenu

Alimentation DC linéaire GPS-2303, mode d'emploi, cordon d'alimentation, cordon de test GTL-104 x 2, cordons de test Européen GTL-204 x 2, GTL-201A x1.

Avertissements

Pour éviter d'endommager l'alimentation, ne l'utilisez pas dans un endroit où la température ambiante dépasse 40°C.

Remarques

Les bornes de sortie sont à utiliser uniquement avec l'équipement qui n'a pas de parties actives accessibles. Les bornes de sortie ne doivent pas être connectées sur des parties sous tension dangereuses.
