PI3PCIE3212ZBEX
Commutateur multiplexeur/démultiplexeur, 2:1, 8 Gbit/s, 3V à 3,6V, -40°C à 85°C, TQFN-20

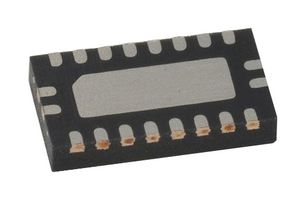

L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
1 734 En Stock
Vous en voulez davantage ?
Livraison sous 1 à 2 jours ouvrables
Commandez avant 17h00 pour bénéficier de l’expédition standard
| Quantité | Prix (hors TVA) |
|---|---|
| 1+ | 2,100 € |
| 10+ | 1,360 € |
| 50+ | 1,190 € |
| 100+ | 0,982 € |
| 250+ | 0,856 € |
| 500+ | 0,782 € |
Prix pour :Pièce (fournie en bande découpée)
Minimum: 1
Multiple: 1
2,10 € (sans TVA)
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, à l’e-mail de confirmation Web et à l’étiquette.
Informations produit
FabricantDIODES INC.
Réf. FabricantPI3PCIE3212ZBEX
Code Commande3374069
Fiche technique
Fonction CICommutateur analogique, Multiplexeur/Démultiplexeur analogique
Type d'alimentationAlimentation simple
Gamme de tension d'alimentation3V à 3.6V
IC Boîtier/PaquetTQFN
Nbre de broches20Broche(s)
Nbre de canaux2Canal(aux)
Résistance On Typ.-
Résistance On Max.-
Configuration de commutateurSPDT
Configuration Mux/Demux2:1
InterfacesPCI
Montage CIMontage en surface
Température d'utilisation min-40°C
Température d'utilisation Max.85°C
Gamme de produit-
Qualification-
MSLMSL 1 - Illimité
SVHCNo SVHC (27-Jun-2024)
Aperçu du produit
PI3PCIE3212ZBEX is a 3.3V, PCI Express® 3.0, 1-lane, 2-channel, 8Gbps, 2:1 mux/DeMux switch w/ single enable. This product is ideal for PCI Express® 3.0 signal switching at 8.0Gbps due to its low bit-to-bit skew, high channel-to-channel noise isolation, and bandwidth. Applications include NBs, PCs, servers, and other embedded devices. The PI3PCIE3212 can route PCI Express 3.0, DP1.2, USB3.0, SAS2.0, SATA3.0, XAUI, and RXAUI signals with low signal attenuation.
- Total current from VDD 3.3V supply is 0.2mA typ at SEL=OV or VDD
- Power down current is 20µA typ at PD=1
- Differential voltage (differential pins) is 1.6Vppd maximum
- Common mode voltage (differential pins) is 0.8V maximum
- Bandwidth (-3dB) is 8.1GHz
- Bit-to-bit skew within the same differential pair is 10ps maximum
- Near end crosstalk is -32dB typ at f=2.5GHz-4GHz
- Differential insertion loss is -0.4dB typ at f=100MHz
- Operating temperature range from -40 to 85°C
- 20-contact, very thin quad flat no-lead (TQFN) package
Spécifications techniques
Fonction CI
Commutateur analogique, Multiplexeur/Démultiplexeur analogique
Gamme de tension d'alimentation
3V à 3.6V
Nbre de broches
20Broche(s)
Résistance On Typ.
-
Configuration de commutateur
SPDT
Interfaces
PCI
Température d'utilisation min
-40°C
Gamme de produit
-
MSL
MSL 1 - Illimité
Type d'alimentation
Alimentation simple
IC Boîtier/Paquet
TQFN
Nbre de canaux
2Canal(aux)
Résistance On Max.
-
Configuration Mux/Demux
2:1
Montage CI
Montage en surface
Température d'utilisation Max.
85°C
Qualification
-
SVHC
No SVHC (27-Jun-2024)
Documents techniques (2)
Législation et Questions environnementales
Pays d'origine :
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Taiwan
Pays dans lequel la dernière étape de production majeure est intervenue
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Taiwan
Pays dans lequel la dernière étape de production majeure est intervenue
N° de tarif :85423990
US ECCN:EAR99
EU ECCN:NLR
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (27-Jun-2024)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
Poids (kg) :.000001
