AES-Z7MB-7Z010-SOM-G/REV-H

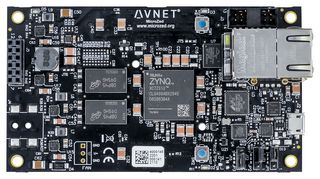

MicroZed™ 7010 SOM est une carte de développement économique basée sur le SoC entièrement programmable Xilinx Zynq®-7000. Sa conception unique lui permet d'être utilisée à la fois comme carte d'évaluation autonome pour l'expérimentation de base SoC ou combinée avec une carte porteuse comme un système sur module (SoM) embarqué. MicroZed contient 2 embases d'E/S qui permettent la connexion à 2 banques d'E/S du côté de la logique programmable (PL) du périphérique SoC AP Zynq®-7000. En mode autonome, ces 100 E/S PL sont inactives. Lorsqu'ils sont branchés sur une carte de transport, les E/S sont accessibles d'une manière définie par la conception de la carte de transport. Ainsi, les concepteurs peuvent commencer avec MicroZed en mode autonome en tant que plateforme d'apprentissage, puis étendre facilement ses fonctionnalités en tant que SoM grâce à l'ajout d'une carte support prête à l'emploi ou personnalisée. la plateforme idéale pour les applications basées sur un SoC.

• SOC XC7Z010-1CLG400C
• 1 Go de SDRAM DDR3, 128 Mo de mémoire Flash QSPI
• Interface Ethernet 10/100/1000, USB 2.0, USB vers UART
• E/S pour l'utilisateur (via deux connecteurs carte à carte)
• Interface compatible Digilent Pmod® 2x6 fournissant 8 connexions MIO PS pour les E/S utilisateur
• Port de configuration Xilinx PC4 JTAG
• Broche PS JTAG accessibles via Pmod
• Oscillateur 33,33 MHz
• LED utilisateur et bouton poussoir
