MAX1724EVKIT+

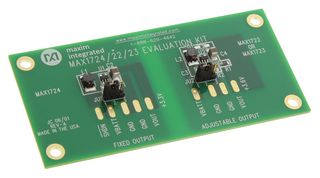

Le MAX1724EVKIT+ est kit d'évaluation MAX1724. Le kit d'évaluation MAX1724 (kit EV) est un circuit imprimé, montage en surface entièrement assemblé et testé qui contient deux circuits régulateurs à découpage boost séparés. Le circuit du côté gauche contient un MAX1724 avec une sortie prédéfinie de 3,3V. Le circuit du côté droit contient un MAX1722 qui a une tension de sortie réglable. La sortie de ce circuit est réglée sur 3,6V. Tous les circuits régulent avec des tensions d'entrée de 0,91V à VOUT, ce qui les rend parfaits pour les applications avec dse batteries alcalines, NiMH à 1 ou 2 cellules. Les MAX1722/MAX1723/MAX1724 sont dotés d'un redressement synchrone et d'un courant de repos ultra faible (type 1,5µA) pour une efficacité maximale et une longue durée de vie de la batterie. Il est utilisé dans les appareils photo numériques, les instruments portables faible consommation, les lecteurs MP3, les téléavertisseurs, les PDA, les appareils médicaux personnels, les télécommandes, les émetteurs sans fil à distance, les appareils alimentés par batterie cellulaire.

• Plage de tension d'entrée de 0,91V à VOUT, fonctionnement jusqu'à 200KHz permettant de minuscules composants montés en surface
• Deux circuits boost complets, 3,3V fixe (MAX1724), sortie ajustable 3,6V (MAX1722)
• Sortie jusqu'à 50mA à partir d'une entrée 1 cellule et jusqu'à 100mA à partir d'une entrée 2 cellules
• Le circuit du côté droit peut également être utilisé pour évaluer le MAX1723 qui dispose d'un mode d'arrêt (SHDN actif à l'état bas).
• Rendement jusqu'à 90% avec un redressement synchrone, courant de repos de 1,5µA depuis VOUT
• Fréquence de découpage jusqu'à 200KHz
• Conception pour montage en surface
• Carte entièrement assemblée et testée
• Température d'utilisation de 0°C à +70°C
• Le MAX1722/MAX1724 possède une broche BATT qui abaisse la tension de démarrage garantie de 1,2V à 0,91V.
• Appareils photo numériques, Instruments portatifs, faible consommation, Lecteur MP3, Téléavertisseurs, PDA et autres appareils portables
• Dispositifs médicaux personnels, Télécommandes, Émetteurs sans fil à distance, Appareils alimentés par une batterie à cellule unique

Remarques

Les produits ADI sont autorisés (et vendus) uniquement pour une utilisation par le client et ne doivent pas être revendus ou transmis d'aucune manière à une tierce partie.
