EVAL-LTC9101-3

L'EVAL-LTC9101-3 est un équipement d'alimentation électrique (PSE), 16 canaux conforme à la norme IEEE 802.3at avec gestion autonome d'alimentation et driver de LED série pour les LED de port. L'EVAL-LTC9101-3 comprend une carte fille EVAL-LTC9101-3-AZ, une carte mère EVAL-LTC9101-3-MBAZ et comprend les chipsets de plate-forme LTC9101-3 et LTC9103 PSE. Dans l'EVAL-LTC9101-3, un seul contrôleur numérique LTC9101-3 s'interface avec jusqu'à deux contrôleurs analogiques LTC9103, 8 canaux pour un total de 16 canaux de puissance. Jusqu'à seize PD IEEE 802.3af/at/bt peuvent être connectés à l'EVAL-LTC9101-3 et alimentés à partir de ce système à l'aide d'une seule alimentation. L'EVAL-LTC9101-3 fonctionne de manière totalement autonome sans contrôleur hôte, y compris une configuration flash pour la gestion d'alimentation et port LED. Les LED d'état des ports et de défaut affichent rapidement l'état PoE pour jusqu'à 16 ports, y compris les codes d'erreur, pilotés par le LTC9101-3 à l'aide d'un pilote de LED série. Un voyant de surcharge d'alimentation avertit si la consommation d'énergie du système est proche du budget d'alimentation et indique si l'alimentation du port est refusée ou révoquée.

• PSE à 16 ports conforme à la norme IEEE 802.3at
• Une protection robuste contre les surtensions est assurée par la conception et les dispositifs de protection contre les surtensions intégrés
• Driver de LED série pour les LED de port

Contenu

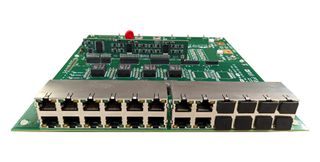

Carte fille EVAL-LTC9101-3-AZ, Carte mère EVAL-LTC9101-3-MB-AZ

Remarques

Les produits ADI sont autorisés (et vendus) uniquement pour une utilisation par le client et ne doivent pas être revendus ou transmis d'aucune manière à une tierce partie.
