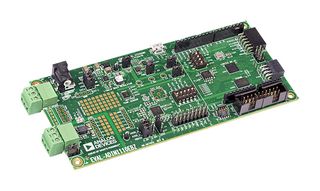

EVAL-ADIN1110EBZ

L'EVAL-ADIN1110EBZ est une plate-forme d'évaluation pour évaluer le MAC-PHY Ethernet 10BASE-T1L robuste, industriel et basse consommation ADIN1110. Il s'agit d'une plate-forme flexible permettant une évaluation rapide du MAC-PHY 10BASE-T1L, robuste et basse consommation ADIN1110. Il fournit des connexions Ethernet à paire unique (SPE) de 10Mbit/s avec des appareils sur 1,7km de câble. La carte d'évaluation offre deux modes de fonctionnement pour une flexibilité maximale. Connecté à un PC via un port USB, l'ensemble complet des paramètres de registre ADIN1110 et des fonctionnalités telles que la surveillance de la qualité de la liaison et les diagnostics sont accessibles avec le USB Interfaces. La carte fournit également une interface Arduino. Alternativement, la carte peut fonctionner en mode autonome où elle est configurée en définissant des liens et des commutateurs de configuration matérielle. Les LED intégrées fournissent une indication d'état. L'interface SPI fournit la configuration et l'accès aux données à l'ADIN1110.

• Accès convivial à toutes les fonctionnalités ADIN1110
• Fonctionnement configuré par matériel autonome
• Alimentations flexibles et options de prototypage
• Microcontrôleur embarqué ARM Cortex-M4 STM32L4S5QII3P ultra-basse consommation

Contenu

La carte EVAL-ADIN1110EBZ, 2 connecteurs avec bornes à vis enfichables pour câble 10BASE-T1L et alimentation externe, câble USB-A vers Micro USB-B (1 mètre).

Remarques

Les produits ADI sont autorisés (et vendus) uniquement pour une utilisation par le client et ne doivent pas être revendus ou transmis d'aucune manière à une tierce partie.
