EVAL-ADATE320EBZ

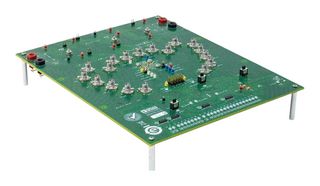

L'EVAL-ADATE320EBZ est une carte d'évaluation pour ADATE320 1,25GHz Dual Integrated DCL avec PPMU, DAC de réglage de niveau et registres d'étalonnage sur puce. L'ADATE320 est une solution ATE complète à puce unique qui exécute les fonctions électroniques de broche d'un pilote, d'un comparateur et d'une charge active (DCL), ainsi qu'une unité de mesure paramétrique à quatre quadrants par broche (PPMU). Des convertisseurs numérique-analogique (CNA) 16 bits dédiés avec des registres d'étalonnage sur puce fournissent tous les niveaux DC nécessaires au fonctionnement du composant. Le driver comporte trois modes actifs: haut, bas et terminaison, ainsi qu'un état d'inhibition d'impédance élevée. L'état d'inhibition, en conjonction avec les pinces dynamiques intégrées, facilite une atténuation significative des réflexions de la ligne de transmission lorsque le conducteur ne termine pas activement la ligne La capacité d'entraînement en circuit ouvert est de -1,5V à +4,5V pour s'adapter à une gamme standard d'applications ATE et d'instrumentation.

• Débit de données 1,25GHz, 2,5Gbit/s
• Driver 3 niveaux avec pinces high-Z et réflexion
• Comparateurs à fenêtre et différentiel
• Charge active ±25mA
• Mode faible fuite
• DAC 16 bits intégrés avec correction d'offset et de gain
• Dissipation de puissance 1,2W par canal
