EVAL-AD7386-4FMCZ

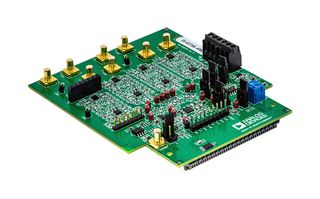

L'EVAL-AD7386-4FMCZ est une carte d'évaluation complète qui évalue toutes les fonctionnalités des convertisseurs analogique-numérique (ADC) AD7386-4. La carte d'évaluation peut être contrôlée par l'EVAL-SDPCH1Z via le connecteur de la plate-forme de démonstration système (SDP) 160 voies, J4. La carte EVAL-SDP-CH1Z contrôle la carte d'évaluation via le port USB d'un PC à l'aide du logiciel Analysis, Contrôle, Evaluation (ACE). L'EVAL-AD7386-4FMCZ peut évaluer l'AD7387-4 et l'AD7388-4 en utilisant le plugin AD738x-4 ACE. La seule différence réside dans le nombre de SCLK qui synchronisent les résultats de conversion, qui dépend de la résolution et du débit de chaque générique. L'EVAL-AD7386-4FMCZ est alimenté par défaut par la carte EVAL-SDP-CH1Z. Des alimentations externes peuvent être appliquées.

• Carte d'évaluation complète multicanal, ADC d'échantillonnage simultané
• Référence intégrée, buffer de référence et pilote ADC
• Alimentations embarquées
• Contrôleur de plate-forme de démonstration pour système à grande - vitesse compatible avec la carte (SDP-H1)
• Logiciel PC pour le contrôle et l'analyse des données

Contenu

Carte d'évaluation EVAL-AD7386-4FMCZ, instructions pour télécharger le logiciel.

Remarques

Les produits ADI sont autorisés (et vendus) uniquement pour une utilisation par le client et ne doivent pas être revendus ou transmis d'aucune manière à une tierce partie.
