XS1M30KP340D

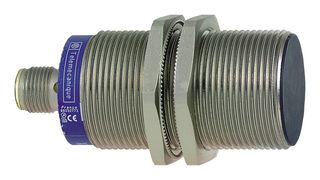

Le XS1M30KP340D de Schneider Electric/Télémécanique est un capteur de proximité inductif OsiSense XS XS1 pour la détection sans contact avec un objet métallique. Il offre une qualité de classe optimale et une immunité aux environnements industriels difficiles. Un capteur de proximité inductif comprend un oscillateur dont les enroulements constituent une face de détection. Un champ magnétique alternatif est généré devant ces enroulements. Lorsqu'un objet métallique est placé dans le champ magnétique généré par le capteur, les courants résultants induits forment une charge supplémentaire et les oscillations cessent. Cela entraîne le fonctionnement du driver de sortie et dépend du type de capteur (signal de sortie NO ou NC). Ce capteur permet la détection sans contact physique des métaux. Sa gamme d'applications comprend la surveillance de la position des pièces de la machine (cames, butées), la présence d'objets métalliques. Il est également utilisé dans les machines d'assemblage, les machines-outils, l'usinage, l'emballage, la manutention, le transport, l'industrie alimentaire et les boissons.

• Taille 72mm, corps fixe, détecteur encastrable, matériau métallique, connecteur mâle M12, 4 broches
• Signal de sortie discret, technique de câblage à 4 fils, fonction de sortie programmable 1 NO ou 1 NC
• Distance de détection nominale de 10mm, de circuit sortie DC, conception de capteur cylindrique M30, filetage M30 x 1,5
• Zone de fonctionnement de 0 à 8mm, course différentielle Sr de 1 à 15%
• Tension d'alimentation nominale de 12VDC à 24VDC avec protection contre l'inversion de polarité, poids de 0.145Kg
• Sortie discrète PNP, NPN, capacité de commutation <lt/>= 200mA DC avec protection contre les surcharges et les courts-circuits
• Indice de protection IP67 conforme IEC 60529
• Face de détection frontale, matériau avant PPS, matériau du boîtier laiton nickelé
• Fréquence de commutation <lt/>= 1KHz, consommation de courant de 0 à 10 mA (sans charge), petite taille
• Marquage CE, certifié UL et CSA, température ambiante de -25°C à 70°C pour le fonctionnement
