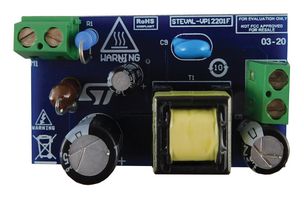

STEVAL-VP12201F

La carte d'évaluation STEVAL-VP12201F met en œuvre un convertisseur flyback isolé de 12V - 5W développé pour les applications pour usage général alimentées de 85 à 265V AC. La conception de référence est construite autour du nouveau convertisseur haute tension hors ligne VIPer122LS de la famille VIPerPlus, avec MOSFET de puissance 730 V intégré et contrôle en mode courant PWM Les principales caractéristiques de la carte d'évaluation sont sa petite taille et sa nomenclature minimale, son rendement élevé, sa faible consommation en veille et sa régulation précise de la ligne et de la charge sur toute la plage d'entrée et de sortie. La consommation extrêmement faible en l'absence de charge est assurée grâce au fonctionnement en mode rafale, qui réduit la fréquence de commutation moyenne et minimise toutes les pertes liées à la fréquence. Le VIPer122LS fonctionne à une fréquence fixe de 60kHz avec une variation de fréquence pour répondre aux normes relatives aux perturbations électromagnétiques.

• Fréquence: 50-60Hz
• Courant de sortie 416mA
• Taille très compacte
• Consommation en veille inférieure à 30mW sous 230V AC
• L'efficacité moyenne supérieure à 77%
• Régulation précise de la ligne et de la charge sur toute la plage d'entrée et de sortie
• Conforme à la norme IEC55022 classe B EMI conduite même avec un filtre EMI réduit
