WI-SUN-PK6016A

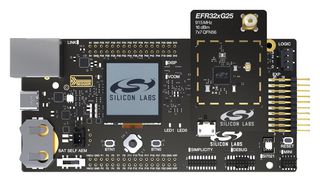

Le Wi-SUN-PK6016A est un kit professionnel Wi-SUN FAN US/Japan composé de cartes mères de kit professionnel sans fil BRD4002A, de cartes radio BRD4270B EFR32FG25 902-928MHz 16dBm et d'une carte d'extension sans fil BRD8016A. La carte radio EFR32FG25 902-928MHz 16dBm (BRD4270B) peut être utilisée avec la carte mère du kit pro sans fil (BRD4002A). La carte mère du kit pro sans fil succède à la carte mère du kit de démarrage sans fil. Elle comporte des améliorations et des fonctionnalités supplémentaires, notamment une plage de mesure AEM et une fréquence d'échantillonnage accrues, une tension VMCU variable, un joystick, un analyseur logique et un connecteur Mini Simplicity. Les fonctionnalités du kit, telles que le capteur Si7021 et l'en-tête EXP, sont disponibles sur les mêmes broches EFR32FG25 quelle que soit la carte mère utilisée, mais le brochage des pastilles de dérivation diffère. L'objectif principal de la carte d'extension sans fil est de permettre la connexion de la carte radio à un Raspberry Pi (non inclus dans le kit) et ainsi de fonctionner comme un HAT Raspberry Pi.

• Moniteur d'énergie avancé
• Interface de suivi des paquets
• Analyseur logique (BRD4002A seul)
• Port COM virtuel
• Débogueur embarqué SEGGER J-Link, débogage de périphériques externes
• Connectivité USB et Ethernet
• Capteur d'humidité relative et de température Silicon Labs Si7021
• Écran LCD à mémoire basse consommation 128x128 pixels
• LED utilisateur/boutons-poussoirs, embase EXP 20 broches 2,54mm
• Plaquettes de dérivation pour E/S SoC sans fil

Contenu

3x carte mère BRD4002A kit pro sans fil, 3x carte radio BRD4270B EFR32FG25 902-928MHz 16dBm, 1x carte d'extension sans fil BRD8016A, 3x antenne dipôle 915MHz (Chilisin BTEA0019130G9R2A01), 1x câble plat 10p 150mm, 1x connecteur 40 broches.
