EVB-LAN9730-MII

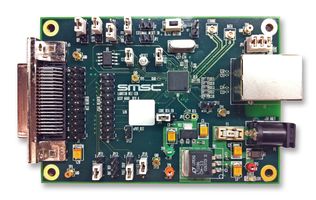

L'EVB-LAN9730-MII est une carte d'évaluation qui utilise le LAN9730 pour fournir une application totalement fonctionnelle, auto-alimenté à une interface Ethernet HSIC. L'EVB-LAN9730-MII fournit une interface entièrement intégrée et HSIC via le connecteur RJ45 et coaxiaux HSIC Data/Strobe. Le EVB-LAN9730-MII supporte les modes interne et externe PHY. Un PHY externe peut être connecté via le connecteur sur carte MII femelle à 40 broches. EEPROM 256x8 est utilisé pour charger la configuration USB EVBLAN9730-MII's et les parameters et addresse MAC. Le LAN9730 est solution haute performance à faible facteur de forme pour les ponts de port USB vers Ethernet 10/100. Le LAN9730 contient une interface PHY Ethernet 10/100 intégrée, une interface HSIC, un contrôleur USB 2.0 Device, Contrôleur Ethernet MAC, contrôleur TAP, contrôleur de mémoire EEPROM, et un contrôleur de FIFO avec un total de 30 Ko de mémoire tampon interne

• Contrôleur simple puce HSIC USB 2.0 vers 10/100 Ethernet
• MAC Ethernet 10/100 intégré avec support Full duplex
• PHY 10/100 avec support HP Auto-MDIX
• Contrôleur USB 2.0 Hi-Speed Device
• Le LAN9730 est conforme avec la specification IEEE 802.3 di protocole Ethernet et les specifications USB 2.0

Remarques

Garantie de 90 jours seulement Après l'expiration de cette garantie, les retours sont à organiser avec Microchip.
