DM330031

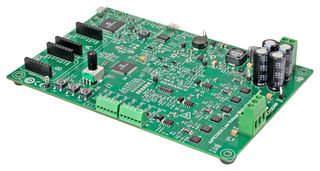

Carte de développement, dsPIC33CK256MP508, Driver de moteur triphasé BLDC et PMSM
L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.
Disponible sur commande
Délais d’approvisionnement standard du fabricant : 18 semaine(s)
Contactez-moi quand le produit sera à nouveau en stock
| Quantité | Prix (hors TVA) |
|---|---|
| 1+ | 167,570 € |
Prix pour :Pièce
Minimum: 1
Multiple: 1
167,57 € (sans TVA)
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, à l’e-mail de confirmation Web et à l’étiquette.
Informations produit
FabricantMICROCHIP
Réf. FabricantDM330031
Code Commande3579862
Fiche technique
Application Sous TypeContrôleur de moteur PMSM et BLDC triphasé
Silicon FabricantMicrochip
Type de kit d'applicationContrôle des moteurs
Nombre de noyau de siliciumdsPIC33CK256MP508
Contenu du kitCarte de développement dsPIC33CK256MP508, Câble USB, Tournevis
Gamme de produit-
SVHCNo SVHC (21-Jan-2025)
Aperçu du produit
- Carte de développement de commande de moteur basse tension dsPIC33CK (LVMC)
- Pont onduleur triphasé pour moteurs 12V à 48V
- Capteurs hall séparés et interfaces de codeur optique/magnétique pour la commande de moteur par capteur
- Retour de tension de phase pour un fonctionnement BEMF BLDC ou PMSM sans capteur
- Circuit de résistance shunt de détection de courant de bus DC pour contrôle FOC à un seul shunt ou contrôle de courant BLDC
- Résistance shunt de détection de courant de phase dans la jambe de l'onduleur pour un contrôle FOC double ou triple shunt
- Conditionnement du signal de courant de phase
- Protection contre les surintensités à l'aide du comparateur interne du dsPIC33CK DSC et du DAC 12 bits
- Retour de tension du bus DC pour la protection contre les surtensions
- Capteur de température pour surveiller la température du MOSFET
Contenu
Carte de développement dsPIC33CK commande de moteur basse tension (LVMC), câble USB pour la connexion du PC à la carte, tournevis pour connecteurs de moteur et d'alimentation.
Spécifications techniques
Application Sous Type
Contrôleur de moteur PMSM et BLDC triphasé
Type de kit d'application
Contrôle des moteurs
Contenu du kit
Carte de développement dsPIC33CK256MP508, Câble USB, Tournevis
SVHC
No SVHC (21-Jan-2025)
Silicon Fabricant
Microchip
Nombre de noyau de silicium
dsPIC33CK256MP508
Gamme de produit
-
Documents techniques (1)
Législation et Questions environnementales
Pays d'origine :
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Thailand
Pays dans lequel la dernière étape de production majeure est intervenue
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Thailand
Pays dans lequel la dernière étape de production majeure est intervenue
N° de tarif :84733020
US ECCN:5A992.c
EU ECCN:NLR
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (21-Jan-2025)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
Poids (kg) :.251744
