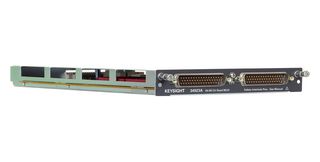

34923A

Le 34923A est un module multiplexeur Reed 40/80 canaux pour unité de commutation/mesure multifonction 34980A. Il s'agit d'un multiplexeur haute vitesse destiné à la numérisation pour un usage général. Il utilise des relais Reed pour atteindre des taux de balayage allant jusqu'à 500 canaux par seconde. Utilisez ce module pour les applications de tests automatisés à haut débit ainsi que pour les tâches d'enregistrement et de surveillance de données à grande vitesse. Les mesures de courant peuvent être effectuées avec des shunts fournis par l'utilisateur. Les connecteurs Sub-D standard, 50 broches permettent une utilisation avec des câbles standard, des borniers ou des solutions d'interconnexion de masse. Les canaux 2 et 4 fils peuvent être mélangés sur le même module ou configurés comme un multiplexeur 80 à 1-wire.

• 40 voies 2 fils ou 80 voies 1 fil
• Configurations mixtes 2 ou 4 fils
• Relais Reed haute vitesse, avec compteur de relais
• Balayage 500 ch/s et crête +/-150V, commutateur 0,5A, courant de transport 1,5A
• Bandes passantes jusqu'à 45 MHz
• Offset thermique <lt/>50μV
