DS18B20+T&R

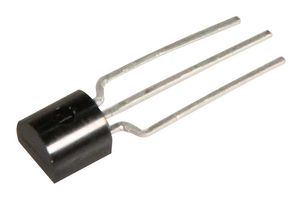

Le DS18B20+ est un thermomètre numérique 1-Wire résolution programmable en boîtier TO-92 3 broches. Ce thermomètre numérique 9 à 12 bits fournit des mesures de température en Celsius et a une fonction d'alarme avec l'utilisateur de points de déclenchement supérieure et inférieure programmable et non volatile Le DS18B20 communique sur un bus 1-Wire qui par définition ne nécessite qu'une seule ligne de données (et la masse) pour communiquer avec un microprocesseur. De plus, le composant peut prendre son alimentation directement sur la ligne de données (Puissance parasite) et elimine le besoin d'alimentation externe Chaque DS18B20 possède un code d'identification unique sur 64 bits, stocké dans une mémoire qui permet à plusieurs DS18B20 de fonctionner sur le même bus one-Wire. Ainsi il est facile d'utiliser un seul microprocesseur pour contrôler de nombreux thermomètres répartis sur une large zone.

• Tension d'alimentation de 3V à 5,5V
• Mesures de température de -55°C à 125°C (-67°F à +257°F)
• Gamme de température de -10°C à +85°C, précision de 0,5°C
• Aucun composant externe requis
• Le mode d'alimentation parasite nécessite seulement 2 broches pour fonctionner (DQ et GND)
• Simplifie les applications de détection de température distribuées avec une capacité multidrop
• Réduit le nombre de composants avec capteur de température intégré et EEPROM
• Courant de secours de 750nA et courant actif de 1mA à VDD = 5V

Avertissements

Les produits ADI sont autorisés (et vendus) uniquement pour une utilisation par le client et ne doivent pas être revendus ou transmis d'aucune manière à une tierce partie.

Remarques

Les boîtiers TO-92 en bande et en bobine peuvent être commandés avec des broches droites ou formés. Choisissez ôSLö pour les fils droits.
