Produits de base de signal fil-à-carte Molex
Molex propose une grande variété de types de connecteurs fil-à-carte adaptés aux applications nécessitant des options haute puissance, microminiatures, scellées et compatibles avec les fils incandescents.
Avec des pas compris entre 0,8mm et 2,5mm, Molex propose une gamme de connecteurs de signal fil-à-carte pour chaque application et chaque budget.
Divisé en trois familles principales de connecteurs :
- Basic – dotés d’un verrouillage par friction, d’embases non protégées et de bornes étamées
- Enhanced – amélioration par rapport à la gamme Basic avec verrouillage positif, TPA (assurance de position des bornes) et bornes plaquées or en option
- Pro – Connecteurs avec le profil le plus bas et la densité de courant la plus élevée avec ISL (verrouillage secondaire indépendant) intégré
* Voir le guide des produits dans « Ressources » ci-dessous
BASIQUE
OneBlade
Le système modulaire de connecteurs fil-à-carte OneBlade au pas de 1,00mm avec verrouillage par friction et ample espace pour le placement automatique combine simplicité de conception, rapidité et facilité d’assemblage.
Fonctionnalités clés et avantages principaux :
- Offre une meilleure retenue d’accouplement de la barrette et du faisceau. Le connecteur est doté d’un verrouillage par friction pour des connexions stables et fiables.
- Offre un contact électrique sûr et stable. La conception à deux points de contact permet de minimiser le risque de mouvement et de séparation.
- Réduit le nombre de composants mobiles nécessaires pour chaque fonction. Clous et bornes sont intégrés en un seul composant.
- Simplifie la gestion des stocks de composants. Le boîtier de connecteur simple est utilisé de manière interchangeable comme barrette verticale ou à angle droit.
- Offre une conception flexible et efficace. La conception unique de la barrette peut être utilisée dans des orientations d’accouplement et de montage verticales ou à angle droit.
- Fait office à la fois de clou de fixation et de queue à souder dans les connecteurs verticaux et à angle droit. Les connecteurs sont dotés d’une languette à souder à double fonction.
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 1mm | 2-15 | 2,5A | 100V | 28-32 | SMT | Verticale/Angle droit | OUI |

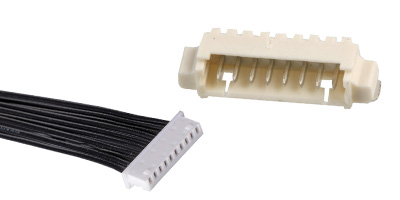

PicoBlade
Les connecteurs fil-à-carte et fil-à-fil PicoBlade haute performance sont disponibles en versions étamées et plaquées or, offrant une flexibilité, une fiabilité et une durabilité supérieures pour une grande variété d’applications et d’industries.
Fonctionnalités clés et avantages principaux :
- Connecteurs fil-à-fil/fil-à-carte compacts et petits à pas de 1,25mm : Économie d’espace
- Versions plaquées or flash : Offre une fiabilité et une durabilité supérieures dans des conditions environnementales difficiles
- Solution fil-à-carte et fil-à-fil avec barrettes à montage traversants et SMT dans des orientations droites et à angle droit : Offre une conception flexible
- Conception de contact à deux points : Garantit une connexion électrique fiable dans des conditions de faible courant, de basse tension et de fortes vibrations
- Verrouillage par friction : Assure une retenue d’accouplement sûre
- Bouchons à vide en option pour barrettes verticales SMT : Permet le positionnement en grand volume à l’aide de buses de ramassage de norme industrielle (uniquement en version plaquée étain)
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 1,2mm | 2-15 | 2,5A | 125V | 26-32 | TH/SMT | Verticale/Angle droit | OUI |

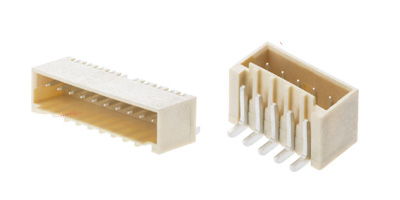

Pico-SPOX
Idéal pour les applications compactes, le système de connecteurs fil-à-carte Pico-SPOX 1,50mm offre une fiabilité électrique et mécanique dans une conception haute température qui répond à plusieurs exigences de l’industrie.
Fonctionnalités clés et avantages principaux :
- Outillage facilement disponible : L’utilisation de bornes populaires facilite l’accès aux applicateurs de sertissage, car ils sont largement disponibles sur le marché
- Verrouillage par friction : Offre une meilleure retenue d’accouplement de la barrette et du faisceau
- Barrette à une rangée verticale et à angle droit avec verrouillage positif unique : Protège le verrou. Sécurise la retenue des bornes
- Clés de polarisation : Évite les erreurs d’accouplement lors de l’assemblage
- Connecteur au pas de 1,50mm : Offre une retenue d’accouplement sûre sans compromettre la compacité. Économie d’espace de 30% par rapport aux systèmes de connecteurs fil-à-carte de 2,00mm
- Barrette mâle SMT : Permet l’assemblage automatique
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 1,5mm | 2-15 | 3,5A | 250V | 24-30 | SMT | Verticale/Angle droit | OUI |

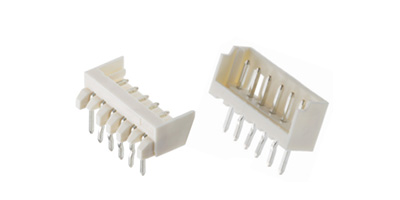

Micro-verrou
Le système de connecteurs Micro-Latch de Molex fournit une interface de connexion fiable pour les applications fil-à-carte de 2,00mm de norme industrielle.
Fonctionnalités clés et avantages principaux :
- Utilise des bornes populaires : Ample disponibilité et vaste base d’outillage installée sur le marché
- Barrettes droites et à angle droit : Flexibilité de la conception
- Barrette SMC verticale disponible : Compatible avec le processus de refusion
- Verrouillage par friction : Bonne retenue d’accouplement
- Fonctions de polarisation : Garantit un accouplement avec une orientation correcte
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 2,00mm | 2-15 | 4,5A | 25V | 22-30 | TH | Verticale/Angle droit | OUI |

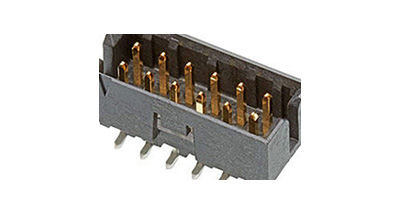

Milli-Grid
Un système de connecteurs haute densité peu encombrant basé sur un motif de grille de 2,00 x 2,00mm qui offre une flexibilité de conception totale.
Fonctionnalités clés et avantages principaux :
- Gain de temps d’installation et réduction du risque d’endommagement des contacts avec l’interface d’accouplement aveugle (BMI)
- Disponible en or ou étain. L’étain offre une solution économique, une faible résistance de contact et une bonne facilité de soudage
- Clé de polarisation centrale : Empêche les mauvais accouplements
- Clip anti-traction prise IDT (en option) : Améliore la retenue des câbles
- Fenêtres de verrouillage : Assurent un verrouillage solide sur la prise
- Bornes à sertir à entrée anticipée : Fournissent une course de contact plus longue pour un contact plus fiable
- Rampes de verrouillage : Fournissent une force de retenue importante à la barrette
- Fente de polarisation centrale : Empêche les mauvais accouplements
- Fonction de marquage : Indique la position du premier circuit
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 2,00mm | 2-10 (simple) 2-50 (double) | 4,5A | 125V | 24-30 | TH/SMT | Verticale/Angle droit | OUI |

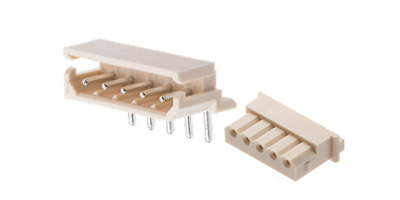

Mini-SPOX
Offre un système de connecteurs à pas fin avec des hauteurs de profil réduites et divers formats de circuits, en configurations verticale et à angle droit, avec une fonction de polarisation supplémentaire pour éviter les mauvais accouplements.
Fonctionnalités clés et avantages principaux :
- Utilisation de bornes à sertir les plus populaires : Accès plus facile aux applicateurs de sertissage car ils sont largement disponibles sur le marché
- Bornes traversantes rondes : Assurent robustesse et fiabilité des bornes
- Verrouillage par friction : Offre une meilleure retenue d’accouplement du boîtier et de la barrette
- Connecteur au pas de 2,50mm : Économie d’espace
- Lance de borne : Fixée à la borne pour améliorer sa retenue
- 2 à 15 circuits, fiche à une rangée en configurations verticales et horizontales : Flexibilité de conception
- Fonctions de polarisation : Garantissent un accouplement avec une orientation correcte
- Conformité RoHS et capacités haute température : Résistent aux environnements difficiles
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 2,50mm | 2-15 | 4A | 250V | 22-28 | TH | Verticale/Angle droit | OUI |
AVANCÉ

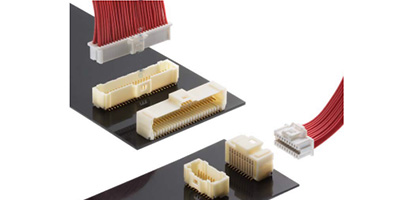

Pico-Clasp
Offre une variété de styles d’accouplement et d’orientations avec plaquage en étain ou or pour fournir une flexibilité de conception dans une vaste gamme d’applications compactes.
Fonctionnalités clés et avantages principaux :
- Le plus petit pas pour un système de sertissage fil-à-carte à verrouillage positif : Permet de gagner de l’espace pour le montage d’autres composants
- Grand choix de barrettes : Offre aux clients de nombreuses options et une grande flexibilité de conception
- Verrouillage intérieur par friction : Économie d’espace
- Verrouillage intérieur positif : Offre une retenue d’accouplement sûre avec de faibles forces d’accouplement et de désaccouplement et empêche l’emmêlement des fils et la rupture du verrou
- Verrouillage extérieur positif : Retenue d’accouplement sûre et grande facilité d’accouplement et de désaccouplement
- Montage SMT : Permet d’optimiser l’assemblage et les coûts. L’assemblage automatisé réduit les processus de main-d’œuvre manuels
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 1,00mm | 2-15 (simple) 20,30 et 40 (double) | 2A | 100V | 28-32 | SMT | Verticale/Angle droit | OUI |

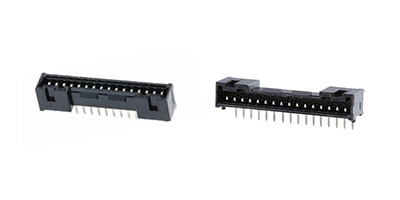

Micro-Lock 1,25mm
Idéal pour les applications compactes, le système de connecteurs Micro-Lock Plus au pas de 1,25mm offre fiabilité électrique et mécanique, flexibilité de conception et sécurité de retenue de l’accouplement pour surmonter les défis des conceptions à haute température.
Fonctionnalités clés et avantages principaux :
- Plus petit connecteur au pas de 1,25mm avec verrouillage positif : Offre une retenue d’accouplement sûre sans compromettre la compacité
- Bornes étain-bismuth : Évitent la formation de barbes pour garantir un signal clair et ininterrompu, tout en assurant la robustesse et la fiabilité des bornes
- Verrouillage intérieur pour les versions à deux rangées ; verrouillage extérieur pour les versions à simple rangée : Renforce le verrouillage pour une connexion plus fiable
- Résistance à une température d’utilisation allant jusqu’à 105°C : Conformité aux exigences de l’industrie automobile et résistance aux environnements difficiles
- Capacités d’encapsulage : La barrette verticale série 205957 au pas de 1,25mm offre une protection contre les intempéries
- 2 à 42 circuits, rangées simples et doubles, configurations de fiches verticales et horizontales : Offre une conception flexible
- Verrouillage positif large avec clic audible : Assure une retenue d’accouplement sûre et correcte
- Languettes à souder en métal robustes : Offrent une retenue sûre du circuit imprimé et un clip anti-traction pour les joints à souder
- Conception des bornes à double contact : Offre sécurité de contact et de retenue des bornes
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 1,25mm | 2-16 (simple), 8-42 (double) | 3,6A | 50V | 26-30 | TH/SMT | Verticale/Angle droit | OUI |

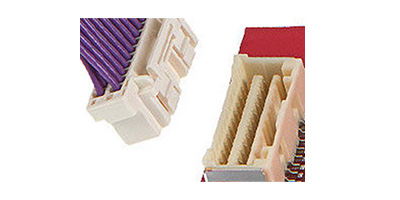

CLIK-Mate
Offre des forces d’insertion et d’extraction d’accouplement inférieures à celles des versions concurrentes, ce qui facilite l’assemblage pour les opérateurs.
Fonctionnalités clés et avantages principaux :
- Verrous intérieurs positifs : « Clic » audible, faible force d’insertion et accouplement sûr
- Zone plate pour le placement : Placement automatique facile sur la carte
- Compatibilité de l’empreinte : Remplacement direct avec plusieurs versions concurrentes
- Conception de contact style fourche : Offre un contact sûr et évite les mauvais accouplements
- Languettes à souder en métal renforcé : Retenue sûre du circuit imprimé et clip anti-traction pour les joints à souder
- Plusieurs options de placage disponibles : Flexibilité de conception et rentabilité
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 1,50mm | 2-15 (simple), 8-34 (vertical), 8-26 (angle droit) | 3A | 100V | 24-30 | TH/SMT | Verticale/Angle droit | OUI |

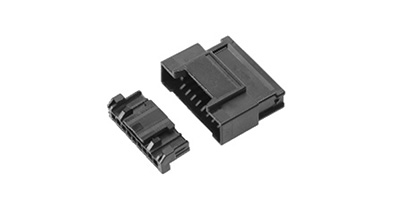

Micro-Lock Plus 2,0mm
Offre des performances et une fiabilité élevées dans un format compact ; disponible en configurations verticale et horizontale pour une flexibilité de conception et un codage couleur pour faciliter l’assemblage.
Fonctionnalités clés et avantages principaux :
- Verrouillage positif : Assure une retenue d’accouplement sûre
- Bornes étain-bismuth : Évitent la formation de barbes pour garantir un signal clair et ininterrompu, tout en assurant la robustesse et la fiabilité des bornes
- Verrouillage intérieur pour les versions à deux rangées ; verrouillage extérieur pour les versions à simple rangée : Renforce le verrouillage pour une connexion plus fiable
- Résistance à une température d’utilisation allant jusqu’à 105°C : Conformité aux exigences de l’industrie automobile et résistance aux environnements difficiles
- 2 à 42 circuits, rangées simples et doubles, configurations de fiches verticales et horizontales : Offre une conception flexible
- Verrouillage positif large avec clic audible : Assure une retenue d’accouplement sûre et correcte
- Languettes à souder en métal robustes : Offrent une retenue sûre du circuit imprimé et un clip anti-traction pour les joints à souder
- Conception des bornes à double contact : Offre sécurité de contact et de retenue des bornes
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 2,00mm | 2-16 | 4,7A | 250V | 22-26 | SMT | Verticale/Angle droit | OUI |

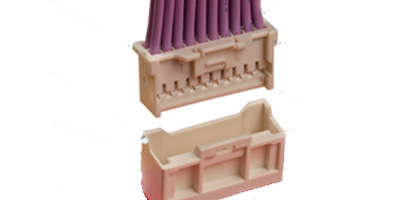

iGrid
Offre une conception compacte et un verrouillage intérieur anti-enchevêtrement pour les applications nécessitant une excellente retenue de l’accouplement.
Fonctionnalités clés et avantages principaux :
- Conception compacte : Économise de l’espace sur le circuit imprimé et fournit une haute densité
- Polarisation entre le boîtier et la borne : La borne est toujours correctement positionnée dans le boîtier
- Barrettes entièrement gainées : Résistent à la rudesse de manipulation et des vibrations
- Verrouillage intérieur : Empêche l’emmêlement des fils, permet un gain de place et fournit un clic audible
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 2,00mm | 10-40 | 3A | 250V | 22-28 | TH | Verticale/Angle droit | OUI |
Mini-Lock
Un système fil-à-carte/fil-à-fil polyvalent entièrement gainé pour une large gamme d’applications de norme industrielle au pas de 2,50mm, inclut des barrettes droites et à angle droit.
Fonctionnalités clés et avantages principaux :
- Conception de contact à quatre points : Bonne fiabilité électrique
- Hautes parois de guidage : Accouplement plus facile
- Languettes à tirer : Désaccouplement plus facile
- Verrouillage Thumb-latch : Accouplement/désaccouplement facile
- Barrettes entièrement gainées : Protection des broches
- Contact anti-pêche : Protection pendant l’assemblage du faisceau
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 2,50mm | 2-15 | 5A | 250V | 20-26 | TH/SMT | Verticale/Angle droit | OUI |
PRO

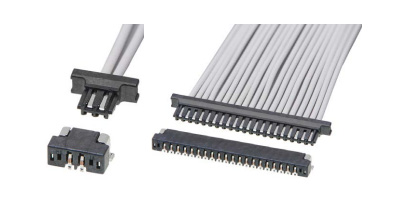

Zero-Hachi
La petite taille de pas (0,80mm) et la hauteur de profil bas (1,60mm) du système de connecteurs fil-à-carte Zero-Hachi permettent aux fabricants de concevoir des solutions de connectivité fiables pour les applications à espace restreint.
Fonctionnalités clés et avantages principaux :
- Conception de contact à deux points : assure un contact frottant et une fiabilité électrique lors de l’accouplement
- Une vaste gamme de tailles de circuits (2 à 20 circuits)
- Boîtiers à sertir avec verrouillage par friction : Offre une meilleure retenue de l’accouplement et une meilleure fiabilité de la barrette et du faisceau
- Clou de fixation : Fournit une retenue robuste du circuit imprimé et protège le connecteur contre la rupture lorsque les fils sont serrés vers le haut
- Conception de contact à deux points : Sécurise le contact électrique du connecteur
- Borne à sertir en U : Guide l’insertion de la borne à sertir dans le boîtier du connecteur dans le bon sens
- Hauteur de profil basse (1,60mm) : Permet aux ingénieurs de concevoir des appareils plus fins
- Conception facile à saisir : Facilite la manipulation pendant les processus d’accouplement ou de désaccouplement
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 0,80mm | 2-20 | 2,5A | 30V | 28-32 | SMT | Angle droit | OUI |
Pico-Lock 1,00mm
Le premier système de connecteur fil-à-carte miniature à combiner un profil très bas, une capacité de courant élevée et un verrouillage positif robuste.
Fonctionnalités clés et avantages principaux :
- Conception de broche avec tête biseautée : Offre un accouplement plus facile et une protection des broches et contacts
- Caractéristiques du guide de polarisation/d’accouplement : Évite tout mauvais accouplement et facilite l’accouplement
- Verrous latéraux positifs : Assurent une retenue sûre des accouplements et offrent un gain de place supplémentaire
- Clous larges et robustes (languettes à souder) : Retenue sûre du circuit imprimé et stabilité mécanique supplémentaire
- Verrous supérieurs par friction : Offrent une retenue d’accouplement supplémentaire et une assurance visuelle de l’accouplement
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 1,00mm | 2-6 | 2,5A | 150V | 28-30 | SMT | Angle droit | OUI |

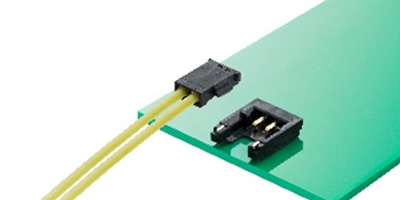

Pico-EZMate Plus
Les systèmes de connecteurs Pico-EZmate sont conçus pour les applications à espace restreint. Chaque produit a ses propres caractéristiques et avantages uniques. Le Pico-EZmate Plus fournit une intensité nominale plus élevée et une plage de températures plus large, et le Pico-EZmate HC est conçu pour les applications à courant élevé.
Fonctionnalités clés et avantages principaux :
- Le matériau polyamide fournit une faible teneur en halogène et répond aux considérations environnementales
- Clés de polarisation pour empêcher le mauvais accouplement de la fiche avec la barrette femelle
- Courant nominal élevé (jusqu’à 2,8A) avec pas fin (1,00mm). Répond aux exigences des clients pour une puissance élevée dans des boîtiers compacts
- Les parois latérales du boîtier plus épaisses* ont une force de retrait améliorée par rapport au Pico-Ezmate d’origine, pour une sécurité d’accouplement accrue
- Le design à profil bas (1,20mm) offre des économies d’espace dans des conceptions élégantes
- Barrette femelle dessus ouvert, offre un accouplement enfichable pour un processus d’assemblage rapide
- Accouplement vertical, offre une connexion rapide et sans faille, sans risque de mauvaise orientation ou de mauvais accouplement
- Barrette femelle dessus ouvert : Accouplement enfichable pour un processus d’assemblage rapide
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 1,00mm | 2-6 | 2,8A | 50V | 28-30 | SMT | Haut vers le bas | OUI |
Pico-EZMate
Les systèmes de connecteurs Pico-EZmate sont conçus pour les applications à espace restreint.
Fonctionnalités clés et avantages principaux :
- Le matériau polyamide fournit une faible teneur en halogène et répond aux considérations environnementales
- Clés de polarisation pour empêcher le mauvais accouplement de la fiche avec la barrette femelle
- Courant nominal élevé (jusqu’à 2,8A) avec pas fin (1,00mm). Répond aux exigences des clients pour une puissance élevée dans des boîtiers compacts
- Les parois latérales du boîtier plus épaisses* ont une force de retrait améliorée par rapport au Pico-Ezmate d’origine, pour une sécurité d’accouplement accrue
- Le design à profil bas (1,20mm) offre des économies d’espace dans des conceptions élégantes
- Barrette femelle dessus ouvert, offre un accouplement enfichable pour un processus d’assemblage rapide
- Accouplement vertical, offre une connexion rapide et sans faille, sans risque de mauvaise orientation ou de mauvais accouplement
- Barrette femelle dessus ouvert : Accouplement enfichable pour un processus d’assemblage rapide
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 1,2mm | 2-6 | 2,5A | 50V | 28-30 | SMT | Haut vers le bas | OUI |

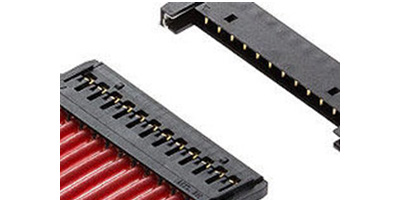

Pico-Lock 1,50mm
Le premier système de connecteur fil-à-carte miniature à combiner un profil très bas, une capacité de courant élevée et un verrouillage positif robuste.
Fonctionnalités clés et avantages principaux :
- Hauteur d’accouplement à profil ultra-bas (versions 1,50mm et 2,00mm) : Économie d’espace
- Conception de broche avec tête biseautée : Offre un accouplement plus facile et une protection des broches et contacts
- Caractéristiques du guide de polarisation/d’accouplement : Évite tout mauvais accouplement et facilite l’accouplement
- Verrous latéraux positifs : Assurent une retenue sûre des accouplements et offrent un gain de place supplémentaire
- Clous larges et robustes (languettes à souder) : Retenue sûre du circuit imprimé et stabilité mécanique supplémentaire
- Verrous supérieurs par friction : Offrent une retenue d’accouplement supplémentaire et une assurance visuelle de l’accouplement
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 1,5mm | 2-12 | 3,5A | 150V | 24-32 | SMT | Angle droit | OUI |

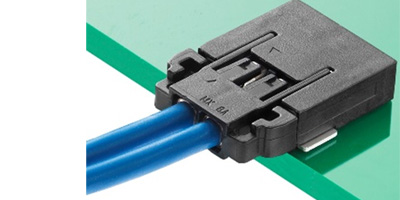

Pico-Lock 2,00mm
Le premier système de connecteur fil-à-carte miniature à combiner un profil très bas, une capacité de courant élevée et un verrouillage positif robuste.
Fonctionnalités clés et avantages principaux :
- Hauteur d’accouplement à profil ultra-bas (versions 1,50mm et 2,00mm) : Économie d’espace
- Conception de broche avec tête biseautée : Offre un accouplement plus facile et une protection des broches et contacts
- Caractéristiques du guide de polarisation/d’accouplement : Évite tout mauvais accouplement et facilite l’accouplement
- Verrous latéraux positifs : Assurent une retenue sûre des accouplements et offrent un gain de place supplémentaire
- Clous larges et robustes (languettes à souder) : Retenue sûre du circuit imprimé et stabilité mécanique supplémentaire
- Verrous supérieurs par friction : Offrent une retenue d’accouplement supplémentaire et une assurance visuelle de l’accouplement
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 2,00mm | 2-6 | 6,5A | 250V | 20-26 | SMT | Angle droit | OUI |
Micro-One
Fournit un verrouillage secondaire indépendant (ISL) intégré pour garantir une insertion correcte des bornes et prévenir les déconnexions accidentelles, assurant ainsi un contact électrique sécurisé et une retenue d’accouplement améliorée dans les applications à fortes vibrations.
Fonctionnalités clés et avantages principaux :
- Conception bas profil au pas de 2,00mm : Réduit le poids et économise de l’espace
- Connecteurs certifiés UL/CSA : Fiabilité garantie
- Verrouillage secondaire indépendant (ISL) : Détecte l’insertion incomplète des bornes
- Compatible avec les bornes MicroClasp existantes (56134-9001 pour AWG22-24, 56134-9002 pour AWG26-28)
- Ensemble de barrettes verticales et à angle droit de 2 à 8 circuits : Offre une conception flexible
Technique :
| Pas | Tailles de circuit | Courant (max) | Tension (max) | Fil AWG | THT ou SMT | Orientation | Approuvé UL |
|---|---|---|---|---|---|---|---|
| 2,00mm | 2-6 | 6,5A | 250V | 20-26 | SMT | Angle droit | OUI |
