PowiGaN est la technologie de nitrure de gallium (GaN) développée en interne par Power Integrations. Les commutateurs PowiGaN remplacent les transistors au silicium traditionnels du côté primaire des circuits intégrés de commutation flyback hors ligne hautement intégrés de PI, réduisant les pertes de commutation et permettant d’obtenir des chargeurs, des adaptateurs et des alimentations à cadre ouvert plus efficaces, plus petits et plus légers que les alternatives au silicium.

Quels produits InnoSwitch de PI sont dotés de la technologie PowiGaN ?

Les circuits intégrés basés sur PowiGaN atteignent jusqu’à 95 % d’efficacité sur toute la plage de charge et jusqu’à 100 W dans les mises en place d’adaptateurs fermés sans besoin de dissipateur thermique.

  • InnoSwitch3-CP - idéal pour une charge à puissance constante
  • InnoSwitch3-EP - idéal pour les alimentations à châssis ouvert
  • InnoSwitch3-Pro - idéal pour la tension et le courant contrôlables dynamiquement, notamment les applications USB PD PPS
  • MinE-CAP - idéal pour réduire la taille des condensateurs dans les chargeurs, un dispositif complémentaire en option pour les circuits intégrés de commutation InnoSwitch3

Principales caractéristiques

  • Efficacité inégalée
  • Processus de conception direct
  • VDS(MAX) 750 V
  • Jusqu’à 100 W dans un boîtier InSOP™
  • Qualification pour les normes JEDEC Q101

Les appareils hautement intégrés permettent un encombrement réduit

Circuit intégré de commutation Flyback QR CV/CC hors ligne avec commutateur côté primaire intégré, rectification synchrone, rétroaction FluxLink et profil de puissance constante

La famille de circuits intégrés InnoSwitch3-CP simplifie le développement et la fabrication des convertisseurs de puissance flyback, en particulier ceux nécessitant une efficacité élevée et/ou une taille compacte. La famille InnoSwitch3-CP incorpore un commutateur côté primaire à haute tension, des contrôleurs primaires et secondaires et des rétroactions de sécurité dans un seul circuit intégré. Ces appareils intègrent de nombreuses fonctionnalités de protection, notamment une protection contre les surtensions et sous tensions de ligne, la limitation de sortie, la limitation de surintensité et l’arrêt en cas de température élevée.

Il existe des périphériques qui prennent en charge les combinaisons courantes de comportements de verrouillage et de redémarrage automatique requis par des applications telles que la charge rapide et les conceptions USB PD. Les appareils sont disponibles avec et sans compensation de chute de câble.

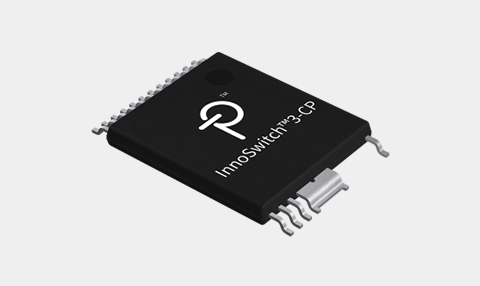

InnoSwitch3-CP
InnoSwitch3-CP-Schematic
Acheter dès maintenant

Produits

Hautement intégré, encombrement compact

  • Contrôleur flyback quasi résonant (QR)/CCM, commutateur haute tension côté primaire, détection côté secondaire et pilote de redressement synchrone
  • FluxLink intégré, lien de rétroaction isolée HIPOT
  • Interfaces faciles pour charger des circuits de protocole dirigés et à charge rapide
  • Le profil de puissance constante minimise le temps de charge avec un réglage continu du courant et de la tension de sortie
  • CV/CC/CP précis, indépendant des composants externes
  • Une résistance IS externe permet une programmation CC personnalisée
  • Réponse transitoire instantanée avec un pas de charge de 0 %-100 %-0 %

Technologie PowiGaN

  • La technologie exclusive de nitrure de gallium de PI
  • Puissance de sortie allant jusqu’à 100 W sans dissipateur thermique
  • INN3278, INN3279 et INN3270

EcoSmart – économe en énergie

  • Rendement jusqu’à 95% sur toute la plage de charge
  • Moins de 30 mW à vide, y compris avec détection de ligne
  • Répond facilement aux normes globales de rendement énergétique
  • Dissipation thermique faible

Fonctions protection/sécurité avancées

  • Commutateur secondaire ou protection contre les courts-circuits à diodes
  • Détection de porte FET SR ouverte
  • Protection UV/OV de la ligne d’entrée rapide

Caractéristiques disponibles en option

  • Compensation de chute de câble avec plusieurs paramètres
  • Tension de sortie variable, profils de courant constant
  • Réponse de défaut de redémarrage automatique ou de verrouillage pour la sortie OVP/UVP
  • Plusieurs seuils de défaut UV de sortie
  • Protection contre la surchauffe primaire - verrouillage ou hystérétique

Sécurité totale et conformité réglementaire

  • Isolation renforcée
  • Tension d’isolation >4 000 VAC
  • Tests HIPOT de production à 100 %
  • Homologation de sécurité UL1577 et TUV (EN60950, EN62368)
  • L’excellente immunité au bruit permet aux conceptions d’atteindre une performance de classe «A» pour EN61000-4 ; EN61000-4-2, 4-3 (30 V/m), 4-4, 4-5, 4-6, 4-8 (100 A/m) et 4-9 (1 000 A/m) et Ford FMC1278 (RI- 115)

Les appareils hautement intégrés permettent un encombrement réduit

Circuit intégré de commutation Flyback QR CV/CC hors ligne avec commutateur côté primaire intégré, rectification synchrone et rétroaction FluxLink

La famille de circuits intégrés InnoSwitch3-EP simplifie le développement et la fabrication des convertisseurs de puissance flyback, en particulier ceux nécessitant une efficacité élevée et/ou une taille compacte. La famille InnoSwitch3-EP incorpore un commutateur de puissance à haute tension, des contrôleurs primaires et secondaires et des fedback de sécurité dans un seul circuit intégré.

Ces appareils intègrent de nombreuses fonctionnalités de protection, notamment une protection contre les surtensions et sous tensions de ligne, la limitation de sortie, la limitation de surintensité et l’arrêt en cas de température élevée. Les appareils sont disponibles avec des options d’alimentation standard et crête et des protections contre le redémarrage automatique couramment utilisés.

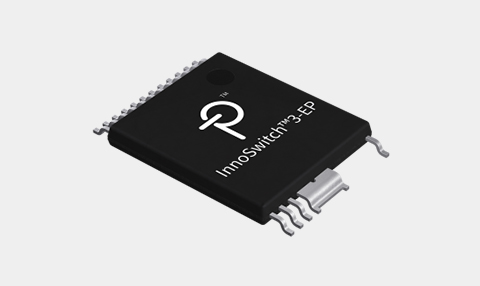

InnoSwitch3-EP
InnoSwitch3-EP-Schematic
Acheter dès maintenant

Produits

Hautement intégré, encombrement compact

  • Très haute efficacité sur toute la plage de charge
  • Comprend un contrôleur flyback multimode quasi résonant (QR)/CCM, un commutateur haute tension, un capteur côté secondaire et un pilote de redressement synchrone
  • Excellente régulation croisée multi-sorties avec rétroaction SSR (régulation côté secondaire) pondérée et FET de synchronisation
  • FluxLink intégré, lien de rétroaction isolée HIPOT
  • Précision CV/CC exceptionnelle, indépendante des composants externes
  • Détection précise du courant de sortie réglable à l’aide d’une résistance de détection de sortie externe

Technologie PowiGaN

  • La technologie exclusive de nitrure de gallium de PI
  • Puissance de sortie allant jusqu’à 100 W sans dissipateur thermique
  • INN3678, INN3679 et INN3670

EcoSmart – économe en énergie

  • Moins de 30 mW à vide, y compris avec détection de ligne
  • Répond facilement aux normes globales de rendement énergétique
  • Dissipation thermique faible

Ensemble « vert »

  • Sans halogène et conforme à la norme RoHS

Fonctions protection/sécurité avancées

  • Détection de porte FET SR ouverte
  • Protection UV/OV de la ligne d’entrée rapide
  • Réponse de défaut de redémarrage automatique pour OVP de sortie
  • Série d’évaluation commutateur 750 V pour une excellente protection contre les surtensions

Caractéristiques disponibles en option

  • Protection UV de sortie à redémarrage automatique avec option de puissance de pointe

Sécurité totale et conformité réglementaire

  • Isolation renforcée
  • Tension d’isolation >4 000 VAC
  • Tests HIPOT de production à 100 %
  • Homologation de sécurité UL1577 et TUV (EN60950, EN62368)
  • Son excellente immunité au bruit permet aux conceptions d’atteindre des critères de performance de classe « A » pour la suite EN61000-4 ; EN61000-4-2, 4-3 (30 V/m), 4-4, 4-5, 4-6, 4-8 (100 A/m) et 4-9 (1 000 A/m) et Ford FMC1278 (RI-115)

Les appareils hautement intégrés permettent un encombrement réduit

Circuit intégré de commutation Flyback QR CV/CC hors ligne contrôlable numériquement avec commutateur haute tension intégré, rectification synchrone et rétroaction FluxLink

La famille de circuits intégrés de la série InnoSwitch3-Pro simplifie considérablement le développement et la fabrication d’alimentations entièrement programmables et hautement efficaces, en particulier celles avec boîtiers compacts. L’interface universelle I²C permet un contrôle dynamique de la tension et du courant de sortie ainsi que de nombreuses fonctionnalités configurables. La télémétrie fournit des rapports sur les fonctions programmées et les modes de panne.

Les appareils InnoSwitch3-Pro sont idéaux pour les applications d’alimentation AC/DC où un réglage fin (10 mV, 50 mA) de la tension et du courant de sortie est nécessaire. Parmi les mises en œuvre typiques, on trouve un microprocesseur système ou un microcontrôleur dédié avec un port I²C qui est utilisé pour configurer, contrôler et superviser le fonctionnement du sous-système d’alimentation. La broche uVCC fournit une polarisation au microprocesseur dans les mises en œuvre autonomes telles que les adaptateurs et chargeurs USB PD.

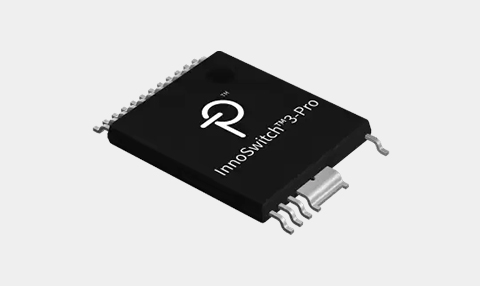

InnoSwitch3-Pro

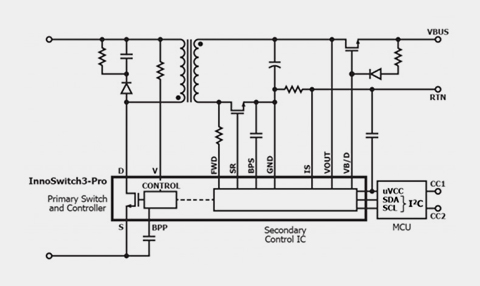

InnoSwitch3-Pro-Schematic
Acheter dès maintenant

Produits

Contrôle numérique via l’interface I²C

  • Réglage dynamique de la tension et du courant d’alimentation
  • Relecture de l’état de la télémétrie avec interruption du processeur
  • Ensemble complet de fonctionnalités configurables

Technologie PowiGaN

  • La technologie exclusive de nitrure de gallium de PI
  • Puissance de sortie allant jusqu’à 100 W sans dissipateur thermique
  • INN3378, INN3379 et INN3370

Hautement intégré, encombrement compact

  • Contrôleur flyback multimode quasi résonant (QR)/CCM, un commutateur haute tension, un capteur côté secondaire et un pilote de redressement synchrone
  • Efficacité optimisée sur toute la ligne et la plage de charge
  • FluxLink intégré, lien de rétroaction isolée HIPOT
  • Réponse transitoire instantanée
  • Pilote un commutateur de charge de la série FET à canal N à faible coût
  • Alimentation 3,6 V intégrée pour MCU externe
  • Résistance à la hausse et à la baisse SR ultra-rapide de 4,7 Ω (disponible avec les pièces H302)

EcoSmart – économe en énergie

  • Moins de 30 mW à vide, y compris avec détection de ligne et MCU
  • Répond facilement aux normes globales de rendement énergétique
  • Dissipation thermique faible

Fonctions protection/sécurité avancées

  • Moniteur de tension d’entrée avec protection précise contre les pics de tension/creux de tension et les surtensions
  • Détection de défaut OV/UV de sortie avec des réponses configurées indépendamment
  • Détection de porte FET SR ouverte
  • Arrêt thermique hystérétique
  • Fonctionnalité de minuterie de surveillance programmable pour les défauts du système
  • Télémétrie pour l’état de l’alimentation et la surveillance des défauts
  • Détection des défauts de court-circuit de la broche IS/de sortie (réf. H302)

Sécurité totale et conformité réglementaire

  • Isolation renforcée
  • Tension d’isolation >4 000 VAC
  • Tests de conformité HIPOT de production à 100 %
  • Homologation de sécurité UL1577 et TUV (EN60950, EN62368)

Ensemble « vert »

  • Sans halogène et conforme à la norme RoHS

Applications

  • Adaptateurs USB PD 3.0 + PPS/QCA haute efficacité
  • Adaptateurs multiprotocoles, y compris QuickCharge, AFC, FCP, SCP
  • Chargeurs d’appareils mobiles à charge directe
  • Outil multi-chimie et chargeurs de batterie à usage général
  • Ballast LED CV et CC réglable
