Prendre le contrôle de la recharge
des VE
Des relais de puissance qui permettent de développer des chargeurs de
VE avec une sortie à haute capacité pour obtenir un temps de charge
plus court.
Les relais de puissance d’OMRON permettent de développer des chargeurs de VE avec une sortie à haute capacité pour réduire le temps de charge. Avec une fiabilité, une sécurité et une efficacité énergétique maximales pour la recharge de VE, la gamme de relais de puissance d’OMRON offre des solutions durables avec des empreintes compactes pour des chargeurs sur socle et boîtiers muraux à alimentation fixe et permanente.
APPLICATIONS/MARCHÉS

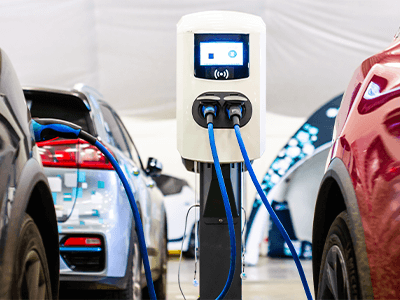

Chargeurs de VE

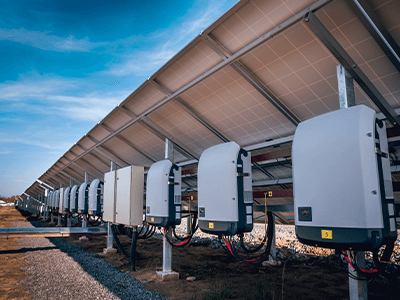

Onduleurs photovoltaïques

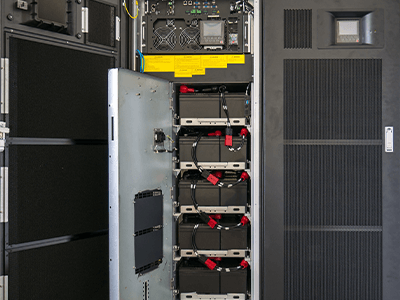

Alimentation sans interruption
PRODUITS

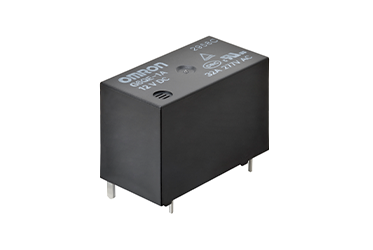

Relais de puissance PCB G6QE
Le G6QE est un relais de puissance PCB miniature avec une capacité de commutation élevée de 36 A et une tension de tenue aux chocs de 10 kV. Ce relais de puissance unipolaire de faible hauteur offre également une consommation électrique réduite de 12 % par rapport à la consommation nominale de la bobine. Il permet d’obtenir des économies d’énergie en permettant d’utiliser la méthode de maintien de la tension, ce qui réduit également la génération de chaleur dans l’application.
Caractéristiques et avantages principaux
- Capacité de commutation : 36 A à 250 VAC (10 000 opérations) ; 30 A à 250 VAC (100 000 opérations)
- Tension de tenue aux chocs de 6 kV
- Conforme aux normes cULus, EN et CQC
- Taille miniature
- Réduction de la consommation d’énergie de 12 % par rapport à la consommation nominale de la bobine

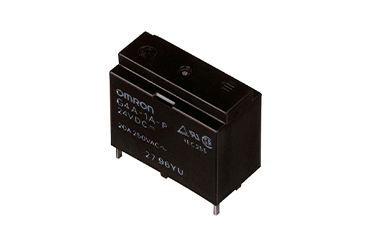

Relais de puissance PCB G4A
Le modèle de relais G4A-1A offre une puissance de commutation élevée et une longue endurance dans une taille miniature. Ce relais unipolaire offre un courant de surtension de 80 A et une capacité de courant de commutation de 20 A. Il possède également une isolation très résistante au bruit et une ligne de fuite de 6,4 mm, ce qui est conforme aux normes UL et CSA.
Caractéristiques et avantages principaux
- Conforme RoHS
- Relais de 20 A avec courant de pointe de 80 A
- Matériaux d’isolation très résistants au bruit utilisés
- Conforme aux normes UL, CSA, IEC et VDE
Relais de puissance G7J
Utilisée comme un contacteur, la série G7J d’OMRON est constituée de relais de puissance multipolaires à haute capacité et haute résistance diélectrique. Ils comprennent une charnière miniature fournissant une puissance de commutation maximale pour les charges du moteur, ainsi que pour les charges résistives et inductives. Résistant à plus de 4 kV entre des contacts de polarité différente et entre la bobine et les contacts, ils sont également insensibles au claquement du contact pour les chutes de tension momentanées pouvant atteindre 50 % de la tension nominale. Les modèles standard de la série G7J sont conformes aux normes UL et CSA.
Caractéristiques et avantages principaux
- Relais multipolaire haute capacité
- Forte tenue diélectrique
- Charnière miniature pour une puissance de commutation maximale
- Aucun claquement du contact pour les chutes de tension momentanées jusqu’à 50 % de la tension nominale
- Matériaux ignifuges utilisés

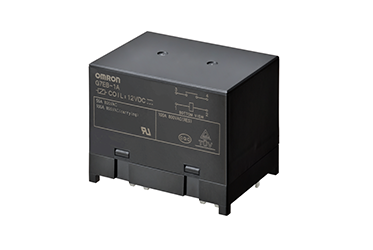

Relais de puissance PCB G7EB
Le G7EB d’OMRON offre une capacité de commutation allant jusqu’à 100 A à 800 VAC, ainsi que 100 A à 60 VDC. Sa résistance de contact ultra-faible de 5 mΩ réduit considérablement la génération de chaleur dans le composant et minimise le gaspillage d’énergie. En conséquence, le G7EB subit une élévation de température d’environ +40 °C avec un courant porteur de 100 A. Ce relais de 40,5 x 50,5 x 37 mm permet de réduire la taille globale du système, tandis que son besoin réduit en dissipateurs thermiques permet aux concepteurs de systèmes de gagner davantage d’espace.
Caractéristiques et avantages principaux
- Capacité de commutation : 100 A à 800 VAC ; 100 A à 60 VDC
- Faible résistance de contact (5 mΩ)
- Température ambiante de 85 °C
- Tension de tenue aux chocs de 6 kV
- Distance entre les contacts ≥3,6 mm

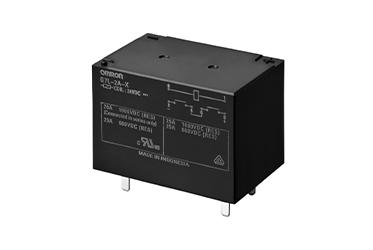

Relais de puissance PCB G7L-X
La série G7L-X d’OMRON est constituée de relais de puissance PCB compacts (52,5 mm x 35,5 mm x 41,0 mm) qui permettent une coupure DC haute capacité et une commutation entre 600 et 1 000 V DC. Conçus pour la sécurité avec une distance entre les contacts de 6,0 mm, les contacts bipolaires offrent un courant de commutation maximum de 20 A ou 25 A. Les applications incluent des systèmes de stockage d’énergie, des systèmes d’alimentation photovoltaïque, des ASI, des onduleurs et des liaisons DC.
Caractéristiques et avantages principaux
- Coupure et commutation de 600 à 1 000 VDC
- Conçu pour la sécurité avec une distance entre les contacts de 6,0 mm (câblage en série bipolaire)
- Conforme aux normes UL et EN

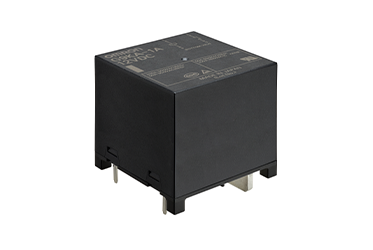

Relais de puissance PCB G9KA
Le G9KA d’OMRON est un relais haute puissance 800 VAC/200 A compact et efficace destiné aux conditionneurs de puissance (PCS) associés à la production de micro-énergie renouvelable, ainsi qu’aux chargeurs de VE, onduleurs et applications ASI. C’est une solution de relais idéale pour l’interconnexion des réseaux et l’interruption de sécurité dans les applications exigeant une efficacité énergétique élevée et une faible génération de chaleur. Le G9KA bénéficie d’une résistance de contact exceptionnellement faible pour cette classe de relais de seulement 0,2 mΩ, réduisant la chaleur générée dans le relais de plus de 30 % par rapport aux dispositifs équivalents actuels. Cela facilite la conception thermique et réduit les coûts de conception.
Caractéristiques et avantages principaux
- Coupure 800 VAC/200 A
- Faible résistance de contact initiale (0,2 mΩ)
- Température ambiante jusqu’à 75 °C
- Tension de tenue aux chocs de 6 kV
- Distance entre les contacts ≥4,0 mm
