Solutions de recharge rapide pour véhicules électriques (VE) par Murata
Les derniers produits compacts, efficaces et économiques
Alors que le marché des véhicules électriques (VE) est en plein essor, de plus en plus de nouveaux modèles sont mis sur le marché chaque année.
Murata, un leader mondial de l’optimisation des infrastructures de VE propose une large gamme de produits fiables et durables pour soutenir ce marché en pleine croissance. Cette gamme comprend des transformateurs ultra-compacts, des piles boutons très fiables, des produits d’alimentation et des capteurs de haut niveau. Ces produits fiables et de petite taille optimisent les performances à un coût raisonnable. Nous avons créé un guide d’applications complet présentant les derniers produits de Murata pour vos conceptions de recharge de VE.
Produits

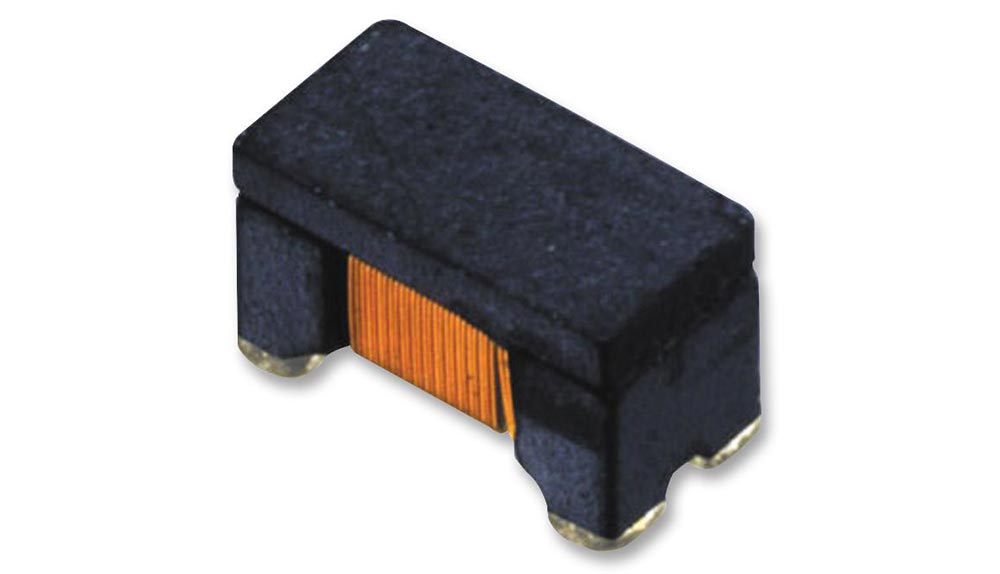

Bobines d’arrêt en mode commun de la série DLW
Les bobines d’arrêt en mode commun (CMCC) réduisent le bruit en mode commun qui est problématique dans la transmission différentielle pour les applications de charge automobile/de VE
Caractéristiques et avantages principaux
- La fréquence d’autorésonance ultra-élevée permet une fréquence de coupure élevée
- Elle correspond à l’impédance caractéristique pour permettre une bonne transmission des signaux à grande vitesse
- Impédance commune élevée pour une efficacité de contrôle du bruit exceptionnelle
- Haute impédance dans la bande haute fréquence pour une suppression du bruit plus efficace sur une large bande de fréquences
- Atteint une plage de températures de fonctionnement adaptée aux applications automobiles

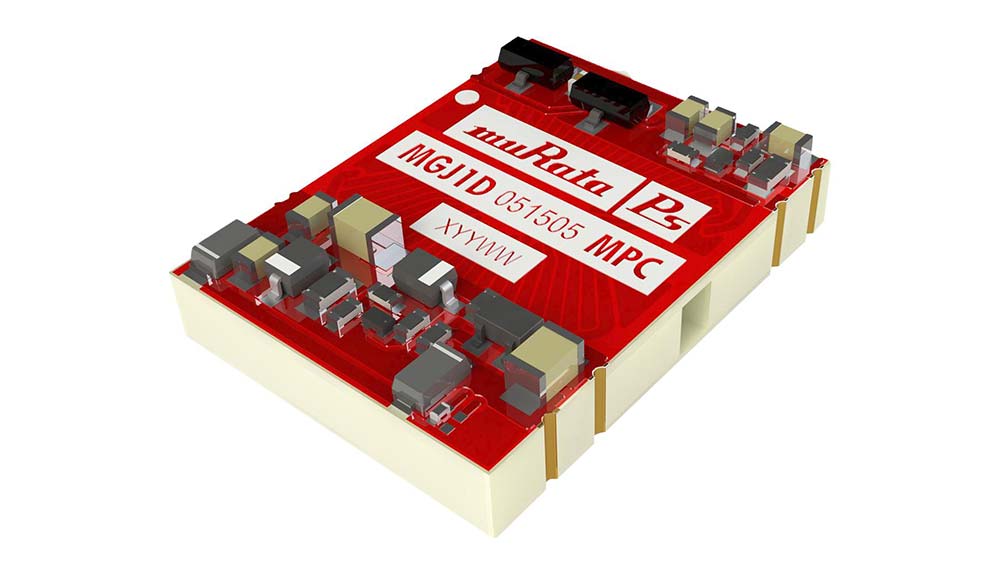

Convertisseurs DC-DC de la série MGJ1
En savoir plus sur les convertisseurs DC-DC isolés, 1 W, SM, à commande de grille, 5,7 kVDC de la série MGJ1 de Murata.
Caractéristiques et avantages principaux
- Brevets en instance
- Tensions de sortie bipolaires optimisées pour piloter des portes IGBT/SiC et MOSFET
- Isolation renforcée pour UL60950 reconnu
- Reconnaissance ANSI/AAMI ES60601-1 en cours
- Test d’isolement 5,7 k VDC Tension « Hi Pot Test »
- Capacité de couplage ultra faible
- Style de boîtier pour montage en surface
- Entrées 5 V, 12 V, 15 V et 24 V

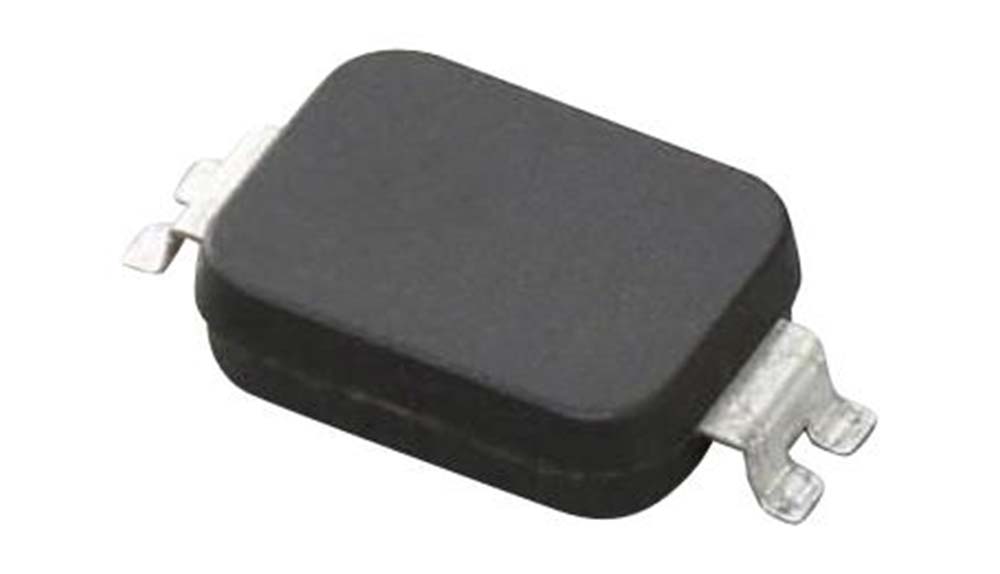

Condensateurs Y1 de la série DK1
Les condensateurs Y1 de la série DK1 à montage en surface de Murata permettent d’économiser un espace précieux dans un équipement compact.
Caractéristiques et avantages principaux
- Petite taille, faible hauteur et SMD
- Gamme de températures de fonctionnement : -40 à 125 °C
- Tension nominale : Y1 AC300V, X1 AC440V ou Y1 AC250V, X1 AC440V ou DC 1kV (la puissance DC n’est pas certifiée comme norme de sécurité.)
- Norme de sécurité certifiée comme classe IEC60384-14 X1 et Y1 par UL, ENEC, CQC et KTC.
- Moulé avec de la résine en époxy ignifuge conforme à la norme UL 94 V-0.
Bouchons de sécurité à base de plomb de la série DE1
Condensateurs en céramique à disque de type plomb certifiés conformes aux normes de sécurité pour usage général/IEC60384-14 classe X1/Y1.
Caractéristiques et avantages principaux
- Classe 1 – Type à compensation de température et type à constante diélectrique élevée de classe 2 disponibles
- Gamme de températures de fonctionnement : -40 à 125 °C
- Tension nominale : Gammes Y1 AC500Vac, AC300Vac et AC250Vac disponibles
- DC jusqu’à 1,5 kV (la puissance nominale DC n’est pas certifiée comme norme de sécurité.)
- Norme de sécurité certifiée comme classe IEC60384-14 X1 et Y1 par UL, ENEC, CQC et KTC
- Moulé avec de la résine en époxy ignifuge conforme à la norme UL 94 V-0

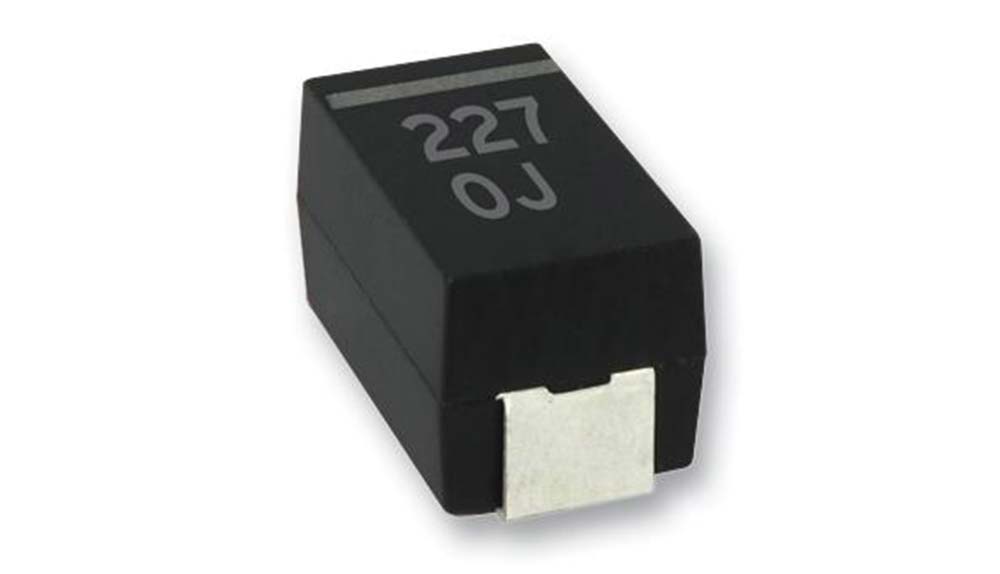

Condensateurs en aluminium polymère ECAS
Condensateurs en aluminium polymère CMS multicouches entièrement solides. Faible ESR, capacité élevée, capacité stable.
Caractéristiques et avantages principaux
- L’ESR le plus bas pour les types de condensateurs électrolytiques
- Gamme de températures de fonctionnement : -40 à 105 et 125 °C
- Gamme à haute capacité – idéale pour maintenir la stabilité de la tension d’alimentation des CPU
- Profil bas par rapport aux condensateurs de type Can
- Longue durée de vie et haute fiabilité (test de durée de vie jusqu’à 2 000 h + jusqu’à 125 °C)

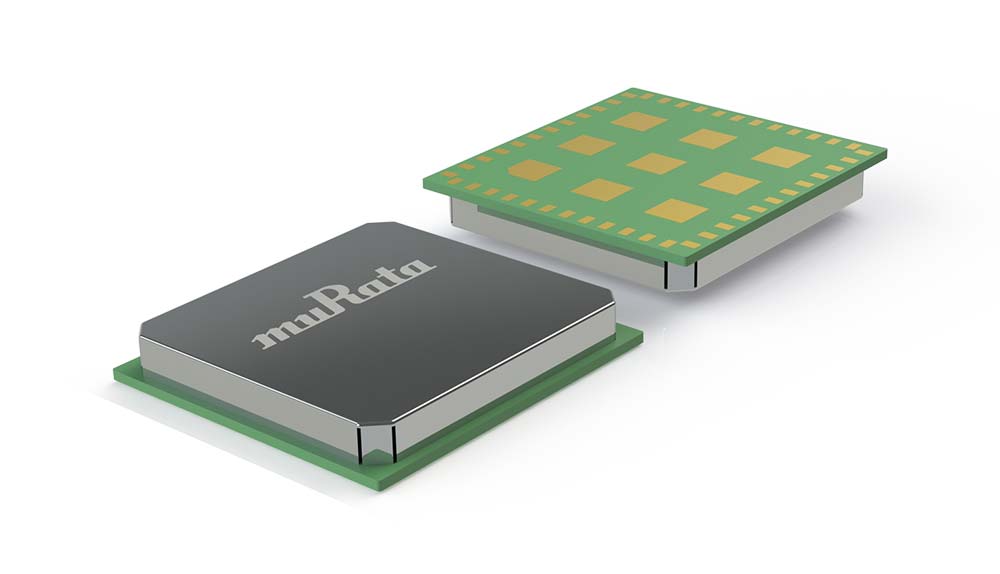

Module de connectivité
Nouveau module sans fil de réseau étendu (LPWAN) compact, économique et à faible consommation qui prend en charge le protocole sans fil – longue portée LoRaWAN.
Caractéristiques et avantages principaux
- Boîtier blindé en métal de 12,5 x 11,6 x 1,76 mm
- Comprend un émetteur-récepteur sans fil à portée ultra-longue Semtech SX1276 et un microcontrôleur (MCU) ARM Cortex M0+ 32 bits de la série STMicro STM32L0
- La communication avec le module peut être réalisée via des interfaces périphériques UART, SPI ou I2C
- Comprend une mémoire flash de 192 Ko et une RAM de 20 Ko. De plus, un élément sécurisé STSAFE en option peut être intégré au MCU pour améliorer les capacités de sécurité du réseau
- Gamme de températures de fonctionnement : -40°C à +85°C
