Régulateurs µModule® et alimentations DC-DC
Solutions complètes de gestion de l’alimentation micromodules SiP
Régulateurs µModule
Un produit pour alimentation µModule simplifie la mise en œuvre, la vérification et la fabrication de circuits d’alimentation complexes en intégrant la fonction d’alimentation dans un boîtier en plastique moulé compact.
Les régulateurs (micromodules) µModule® et les produits pour alimentation DC-DC d’Analog Devices sont des solutions complètes de gestion de l’alimentation SiP avec des contrôleurs DC-DC intégrés, des transistors de puissance, des condensateurs d’entrée et de sortie, des composants de compensation et des inductances dans un boîtier compact BGA ou LGA à montage en surface. Les produits pour alimentation µModule prennent en charge plusieurs fonctionnalités : abaisseur (buck), abaisseur et élévateur (buck-boost), chargeur de batterie, convertisseur isolé et pilote de LED. En tant que solution hautement intégrée avec des fichiers Gerber pour PCB disponibles pour chaque appareil, les produits pour alimentation µModule répondent aux contraintes de temps et d’espace tout en offrant une solution à haute efficacité, fiable et, avec certains produits, à faible EMI conforme aux normes EN 55022 Classe B.
Avantages
- Désencombrez votre zone de PCB
- Améliorez les performances des systèmes
- Simplifiez la mise en œuvre, la vérification et la fabrication
Applications
- Puissance du système
- Alimentation E/S
- Alimentation émetteur-récepteur
- Alimentation à interface I²C
- Alimentation de la mémoire
- Alimentation de base
LTM8060
Régulateur µModule quadruple 40 VIN Silent Switcher avec tableau de sortie 3 A configurable
Le LTM8060 est un régulateur µModule® Silent Switcher abaisseur à quatre sorties 3 A 40 VIN. L’architecture Silent Switcher minimise les EMI tout en offrant une efficacité élevée à des fréquences allant jusqu’à 3 MHz. Le kit comprend les contrôleurs, les commutateurs de puissance, les inductances et les composants de soutien. Fonctionnant sur une large plage de tension d’entrée, le LTM8060 prend en charge des tensions de sortie de 0,8 V à 8 V et une gamme de fréquences de commutation de 200 kHz à 3 MHz, chaque kit est réglé avec une seule résistance. Seuls les condensateurs d’entrée et de filtrage en sortie bulk sont nécessaires pour compléter la conception. La vidéo du produit LTM8060 est disponible sur le site Web.
Le LTM8060 est installé dans un boîtier BGA (matrice de billes) surmoulé compact (11,9 mm × 16 mm × 3,32 mm) adapté à l’assemblage automatisé par un équipement de montage en surface standard. Le LTM8060 est disponible avec une configuration SnPb (BGA) et conforme à la norme RoHS.
Tableau de sortie configurable
Les sorties du LTM8060 peuvent être mises en parallèle dans un tableau avec une capacité allant jusqu’à 12 A.
Applications
- Équipement de test automatisé
- Alimentations industrielles
- Équipements médicaux

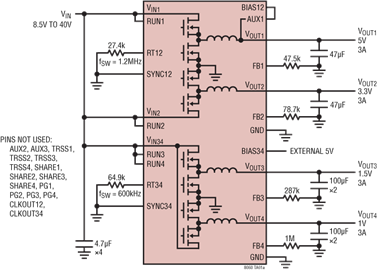

Schéma fonctionnel
DC2820A
Kit de développement compatible avec le LTM8060
Le circuit de démonstration 2820A comprend le régulateur µModule® LTM8060, un régulateur µModule Silent Switcher® abaisseur à quatre sorties aux performances élevées dans un boîtier BGA thermiquement amélioré de 11,9 mm × 16 mm × 3,32 mm. Le DC2820A a une large plage de tension d’entrée de fonctionnement de 5,4 à 40 V. Les rails de sortie sont configurés pour des tensions de 5 V, 3,3 V, 1,5 V, 1,2 V et sont programmables par résistance de 0,8 V à 8 V.
Marchés et technologies
- Aérospatiale et défense
- Communications
- Santé
LTM4686
Régulateur µModule double 10 A ou simple 20 A ultrafin avec gestion numérique du système d’alimentation
Le LTM4686 est un régulateur DC/DC (micromodule) µModule® abaisseur, double sortie 10 A (pic de 12 A) ou simple sortie 20 A (pic de 24 A) avec temps d’activation de 39 ms. Il offre une configurabilité à distance et une surveillance par télémétrie des paramètres de gestion de l’alimentation via PMBus, un protocole d’interface numérique standard ouvert basé sur I2C. Le LTM4686 comprend des boucles de contrôle analogiques rapides, des circuits à signaux mixtes de précision, une EEPROM, des MOSFET de puissance, des inductances et des composants de support.
L’interface en série à 2 fils du LTM4686 permet la vérification des marges et le séquencement de tension, ainsi que la relecture télémétrique des courants, des tensions, de la puissance, de la température, du temps de fonctionnement et des valeurs de crête. Les résistances à broches configurent les paramètres de démarrage. L’interface utilisateur graphique LTpowerPlay™, le convertisseur USB vers PMBus DC1613, l’adaptateur de programmation DC2086 et des kits de démonstration sont disponibles. Les applications fonctionnant à partir de 5 VIN ou fournissant 5 VAUX à SVIN doivent utiliser LTM4686-1. Sinon, utilisez le LTM4686.
Sans plomb et conforme à la norme RoHS, le LTM4686 est disponible dans un boîtier LGA de 16 mm × 11,9 mm × 1,82 mm.
Applications
- Optimisation du système dans les prototypes et en production
Communiqué de presse
Schéma fonctionnel
LTM4686
LTM8074
Régulateur µModule Silent Switcher 1,2 A 40 VIN
Le LTM8074 est un régulateur (module de puissance) µModule® abaisseur, 40 VIN, 1,2 A continu, 1,75 A de crête. L’architecture Silent Switcher minimise les EMI tout en offrant une efficacité élevée à des fréquences allant jusqu’à 2,2 MHz. Le kit comprend le contrôleur de commutation, les commutateurs de puissance, l’inductance et tous les composants de support. Fonctionnant sur une plage de tension d’entrée de 3,2 V à 40 V, le LTM8074 prend en charge une gamme de tension de sortie de 0,8 V à 12 V et une gamme de fréquences de commutation de 200 kHz à 2,2 MHz, chaque kit est réglé avec une seule résistance. Seuls les condensateurs d’entrée et de filtrage en sortie sont nécessaires pour compléter la conception.
Le boîtier à profil bas permet d’utiliser l’espace sur le fond des cartes PC pour les régulations de charge avec des points de densité élevés. Le LTM8074 est installé dans un boîtier BGA (matrice de billes) surmoulé compact thermiquement amélioré adapté à l’assemblage automatisé par un équipement de montage en surface standard. Le LTM8074 est conforme à la norme RoHS.
Applications
- Régulation des batteries automobiles
- Alimentation pour produits portables
- Régulation de l’alimentation distribuée
- Alimentations industrielles
- Régulation des transformateurs muraux
Remarque sur la conception :
Schéma fonctionnel
LTM8074
DC2753A
Kit de développement compatible avec le LTM8074
Le circuit de démonstration 2753A comprend le régulateur µModule LTM8074EY, un minuscule régulateur abaisseur aux performances élevées et à haute efficacité avec une architecture Silent Switcher®. Le DC2753A a une plage de tension d’entrée de fonctionnement de 3,4 V à 40 V et est capable de fournir jusqu’à 1,2 A de courant de sortie. La tension de sortie peut être programmée de 0,78 V à 15 V. Le LTM8074EY est un régulateur de point de charge DC/DC dans un boîtier BGA thermiquement amélioré de 4 mm × 4 mm × 1,82 mm ne nécessitant que quelques condensateurs d’entrée et de sortie.
Les performances face aux EMI rayonnées de la carte (avec filtre EMI) sont illustrées à la figure 6 et à la figure 7. La carte de démonstration est également équipée d’un filtre pour les EMI conduites. Afin d’utiliser le filtre pour les EMI conduites, l’entrée doit être liée à VEMI et non à VIN. Une inductance L2, qui est maintenant un cavalier 0 Ω sur la carte par défaut, peut être ajoutée dans le filtre EMI pour réduire davantage l’émission conduite.
Marchés et technologies
- Aérospatiale et défense
- Instrumentation et mesure
- Santé
LTM4691
Régulateur µModule DC/DC abaisseur, double sortie 2 A, VIN bas, à haute efficacité
Le LTM4691 est une alimentation DC/DC complète à double sortie 2 A en mode de commutation dans un minuscule boîtier LGA de 3 mm × 4 mm × 1,18 mm et un boîtier BGA de 3 mm × 4 mm × 1,48 mm. Le kit comprend le contrôleur de commutation, les FET de puissance, l’inductance et tous les composants de support. Fonctionnant à partir d’une plage de tension d’entrée de 2,25 V à 3,6 V, le LTM4691 prend en charge deux sorties chacune avec une plage de tension de sortie programmable de 0,5 V à 2,5 V, fixée par des résistances externes. Cette conception à haut rendement fournit jusqu’à 2 A de courant continu pour chaque sortie. Seuls des condensateurs Bulk d’entrée/sortie sont nécessaires.
Le LTM4691 fonctionne en mode continu forcé ou en mode saut d’impulsions pour un fonctionnement à faible bruit ou en Burst Mode pour un rendement élevé avec des charges légères. La fréquence de commutation buck typique est de 2 MHz et peut être synchronisée de 1 MHz à 3 MHz. Sa fréquence de commutation élevée et une architecture en mode courant permettent une réponse transitoire très rapide aux changements de ligne et de charge sans sacrifier la stabilité.
Parmi les autres caractéristiques, on trouve des seuils de fonctionnement de précision, un signal PGOOD, une protection contre les surtensions de sortie, un arrêt thermique et une protection contre les courts-circuits de sortie. Le LTM4691 est sans plomb et conforme à la norme RoHS.
Applications
- Télécommunications, mise en réseau et équipements industriels
- Régulation du point de charge
- Alimentations de base FPGA, ASIC
Remarque sur la conception
Schéma fonctionnel
DC2910A
Kit de développement compatible avec le LTM4691
Le circuit de démonstration 2910A est un convertisseur DC/DC µModule à faible VIN, à haut rendement et à double sortie 2 A. La carte fonctionne par défaut à une fréquence fixe de 2 MHz et peut être synchronisée de 1 MHz à 3 MHz via la broche MODE/SYNC. Avec sa fréquence de commutation élevée et une architecture en mode courant, une réponse transitoire rapide aux changements de ligne et de charge est possible sans sacrifier la stabilité. Le DC2910A peut être utilisé en mode continu forcé ou saut d’impulsions pour un fonctionnement à faible bruit ou en Burst Mode pour un rendement élevé avec des charges légères. La carte de démonstration comprend le LTM4691, qui est disponible dans un boîtier LGA à profil bas de 3 mm x 4 mm x 1,2 mm. Veuillez consulter la fiche technique du LTM4691 pour obtenir plus d’informations.
MAXM17552
Module d’alimentation abaisseur compact de 4 V à 60 V, 100 mA
La série Himalaya de circuits internes de régulateurs de tension et de modules d’alimentation rend possibles des solutions d’alimentation plus froides, plus petites et plus simples. Le MAXM17552 est un module d’alimentation DC-DC, abaisseur synchrone, à haut rendement avec contrôleur intégré, MOSFET, composants de compensation et inductance qui fonctionne sur une large plage de tensions d’entrée. Le module fonctionne à partir d’une tension d’entrée de 4 V à 60 V et délivre jusqu’à 100 mA de courant de sortie sur une tension de sortie programmable de 0,9 V à 5,5 V. Le module réduit considérablement la complexité de la conception, les risques de fabrication et offre une véritable solution d’alimentation prête à l’emploi permettant de réduire les délais de mise sur le marché.
Le MAXM17552 utilise une architecture de contrôle en mode courant de crête. Pour réduire le courant d’appel d’entrée, l’appareil offre une fonction de démarrage progressif comprenant le temps de démarrage progressif par défaut de 5,1 ms.

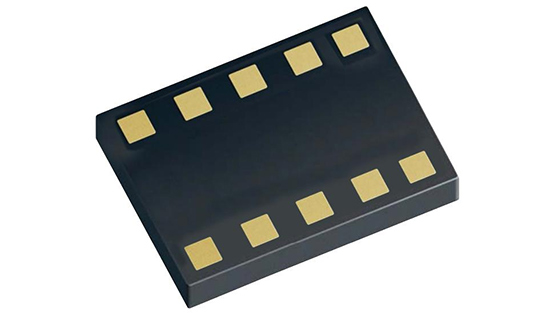

Le MAXM17552 est disponible dans un boîtier µSLIC™ compact à 10 broches de 2,6 mm x 3 mm x 1,5 mm à profil bas.
Applications
- Capteurs alimentés par boucle de courant de 4 mA à 20 mA
- Équipement sur batterie
- CVC et contrôle du bâtiment
- Capteurs et encodeurs industriels
- LDO de rechange

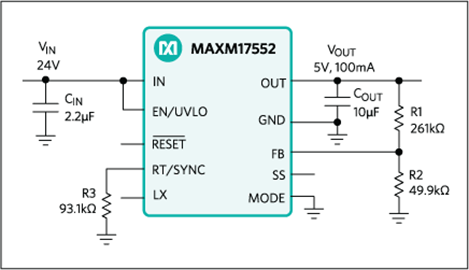

Schéma fonctionnel
MAXM17552EVKIT
Kit de développement compatible avec le MAXM17552
Le kit d’évaluation MAXM17552 est un circuit de démonstration module d’alimentation à découpage DC/DC abaisseur synchrone MAXM17552 ultra-petit à haute efficacité. Le kit d’évaluation fonctionne sur une large plage de tension d’entrée de 14 V à 60 V et fournit un courant de charge jusqu’à 100 mA avec une tension de sortie de 5 V. Le kit d’évaluation est programmé pour commuter à une fréquence de 450 kHz. Le module est simple à utiliser et facilement configurable avec un minimum de composants externes. Il dispose d’une protection de limitation de courant de crête cycle par cycle, d’un verrouillage en cas de sous-tension (EN/UVLO) et d’un arrêt thermique.
Applications
- Capteurs alimentés par boucle de courant de 4 mA à 20 mA
- LDO haute tension de rechange
- CVC et contrôle du bâtiment
- Capteurs industriels
- Codeur moteur
LTM4661
Régulateur µModule élévateur 15 V, 4 A
Le LTM4661 est un régulateur (module de puissance) µModule® élévateur synchrone à mode de commutation dans un boîtier BGA de 6,25 mm × 6,25 mm × 2,42 mm. Le kit comprend le contrôleur de commutation, les FET de puissance, l’inductance et tous les composants de support. Fonctionnant sur une tension d’entrée de 1,8 V à 5,5 V, jusqu’à 0,7 V après le démarrage, le LTM4661 régule une tension de sortie de 2,5 V à 15 V, fixée par une résistance externe. Il fournit jusqu’à 4 A de courant de commutation. Seuls des condensateurs Bulk d’entrée/sortie sont nécessaires.
La fréquence de commutation du LTM4661 de 1 MHz et l’architecture à sortie unique biphasée permettent une réponse transitoire rapide aux changements de ligne et de charge et une réduction significative de la tension d’ondulation de sortie. Il prend en charge la synchronisation de fréquence, le fonctionnement PolyPhase® et le fonctionnement Burst Mode sélectionnable. Le LTM4661 dispose d’une véritable déconnexion de sortie lors de l’arrêt et d’une limite de courant d’appel au démarrage. Il comprend aussi une protection contre les courts-circuits, les surcharges, les surtensions et les surchauffes.
Applications
- Amplificateurs de puissance micro-ondes RF
- Moteurs DC alimentés par batterie
- Émetteurs-récepteurs télécommunications bus 3,3 V
Schéma fonctionnel
DC2569A
Kit de développement compatible avec le LTM4661
Le circuit de démonstration 2569A est un régulateur µModule élévateur ultra fin doté du LTM4661. Le DC2569A fonctionne sur une entrée de 1,8 V à 5,5 V et génère une sortie de 12 V, 1 A à partir d’une entrée de 5 V. De plus, le LTM4661 a une référence de tension de précision, qui peut générer une tension de sortie avec une tolérance de 3 % dans toutes les conditions de fonctionnement. Le fonctionnement à fréquence de commutation de 1 MHz permet de disposer d’un circuit à faible dimension et haut rendement. Le convertisseur fonctionne avec une seule phase avec le Burst Mode et atteint une efficacité de plus de 90 % avec une charge de 100 mA. Le circuit de démonstration peut facilement être modifié pour générer différentes tensions de sortie.
Outils et simulation
LTspice
LTspice® est un logiciel de simulation puissant, rapide et gratuit, une visionneuse de capture de schémas et de formes d’onde avec des améliorations et des modèles pour améliorer la simulation des circuits analogiques.
Article
