TPS43060 et TPS43061

Les contrôleurs boost synchrones à large gamme de tensions d'entrée et à faible courant de repos les plus compacts de TEXAS INSTRUMENTS

    • Large gamme de tensions d'entrée (4,5 V à 38 V) (40 V abs max)
    • Sortie poussée jusqu'à 58 V (60 V abs max)
    • Contrôle du mode de courant synchrone
    • Fréquence réglable de 50 kHz à 1 MHz

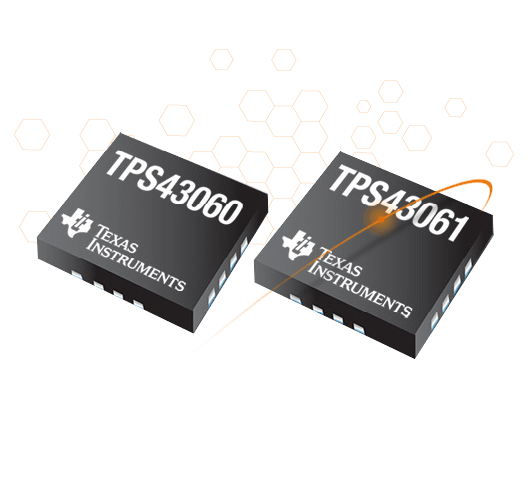

 TI TPS43060

Description du produit

Les modèles TPS43060 et TPS43061 sont les contrôleurs boost synchrones DC-DC les plus compacts de Texas Instruments. Conçus pour une tension de sortie maximale de 58 V à partir d'une source de tension d'entrée de 4,5 V à 38 V, ils ont une alimentation de commande de grille de 7,5 V optimisée pour l'utilisation avec les MOSFET à seuil standard et une gamme de températures de jonction étendue de -40 à 150 °C. Le TPS43060 est étudié pour commander des MOSFET standard, alors que le TPS43061 a été optimisé pour le bloc de puissance NexFET™ à faible Qg CSD86330Q3D de TI pour une densité de puissance maximale.

Ces modules d'évaluation permettent de démontrer l'efficacité et la haute puissance que l'on peut obtenir avec les contrôleurs TPS43060 ou TPS4361. Avec une fréquence de commutation nominale de 300 kHz définie de manière externe, le circuit de commande de grille pour le FET extrémité supérieure et inférieure externe est intégré au boîtier TPS43060.

Le TPS43060 comporte en outre un verrouillage de sous-tension réglable avec hystérésis via un diviseur de résistance externe, un temps de démarrage progressif réglable avec un condensateur externe et un indicateur de tension de sortie correcte. La tension d'entrée absolue maximale pour le PWR199 est de 38 V.

Encombrement minimal

Dimensions réduites de 3 x 3 mm pour les projets à espace limité

Minimisation des pertes de puissance

Grâce au logiciel utilitaire de connectivité pour multimètre numérique, les techniciens peuvent contrôler, capturer et visualiser les multimètres numériques Agilent sur leur table. Un simple clic leur permet de transférer les données sur un PC via USB, GPIB, LAN ou RS-232 (avec des multimètres numériques Agilent de générations antérieures).

Optimisé pour NexFET

  • Optimisé pour le bloc de puissance NexFET™, ce qui permet d'économiser jusqu'à 50 mm²
  • Plage de températures étendue pour un fonctionnement fiable
