PICO TECHNOLOGY  PICOSCOPE 4224 KIT  Oscilloscope USB, Série PicoScope 4000, 2 Analogiques, 20 MHz, 80 Méch/s, 32 Mpts, 17.5 ns

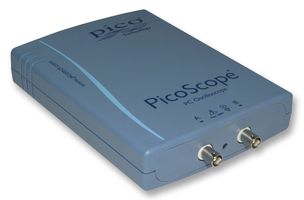

PICO TECHNOLOGY PICOSCOPE 4224 KIT
Technical Data Sheet (503.82KB) EN Découvrez tous les documents techniques

L'image a des fins d'illustration uniquement. Veuillez lire la description du produit.

Aperçu du produit

The PICOSCOPE 4224 is designed to meet the requirements of modern electronic engineering servicing, design and debugging. With its high input resolution, it can detect or trigger on voltage changes of less than 50µV. It is powered by the PicoScope 6 Windows software, which frequently receives free updates, feature extensions and improvements. Its 26 automatic measurements, suite of advanced triggers and many other features can be quickly accessed using standard Windows controls. Automatically create mask templates from input waveforms, or with user entered parameters to compare any input channel with the user defined mask. CAN bus decoding. Decode CAN data waveforms on the fly or with previously saved waveforms. The 32 Msample buffer allows massive captures of serial data for long periods of time. When combined with the powerful search and filter tools, finding specific data and error frames is a simple task. Decoded data can be exported to CSV.
  • Entrées précises résolution 12 bits
  • Mémoire échantillonage de 32M
  • Précision verticale de 1%
  • Connexion et alimentation USB 2.0
  • Bus CAN de décodage intégré
  • Test de limite de masque intégré
  • Logiciel PicoScope 6 pour Windows XP SP2 et Vista (32 et 64 bits) inclus
  • API compatible avec LabVIEW, C/C++, VB, Excel

Informations produit

Gamme de produit:
Série PicoScope 4000
Nombre de Voies:
2 Analogiques
Bande passante:
20MHz
Taux d'échantillonnage:
80Méch/s
Affichage de la profondeur de mémoire:
32 Mpts
Temps de montée calculé:
17.5ns
Contenu du kit:
One 60MHz MI007 Passive Probe Per Channel (1:1, 10:1 Switchable), USB Cable, Software CD, Hard Carry Case, User Manual
Garantie:
5 ans
Type de fiche:
USB
Bande-passante oscilloscope:
20MHz
Largeur (externe):
200 mm
Profondeur:
140 mm
Type d'oscilloscope:
Pour PC
Poids:
500 g
Tension, entrée:
100 V
Impédance, entrée:
1 Mohm
Hauteur, dimension externe:
35 mm
SVHC:
No SVHC (17-Dec-2015)

Trouver des produits similaires  groupés par caractéristiques communes

Applications

  • Audio;
  • Industrie;
  • Entretien et réparation

Contenu

Logiciel PicoScope, kit de développement logiciel (SDK), sondes et un étui de transport robuste.

Législation et Questions environnementales

Pays d'origine :
Great Britain

Pays dans lequel la dernière étape de production majeure est intervenue

Conforme RoHS :
Oui
N° de tarif :
90302091
Poids (kg) :
1.3
