Cypress Kit design de référence CYUSBS232 USB-UART LP

Ce kit design de référence est un kit facile à utiliser et économique pour évaluer le contrôleur de pont CY7C65213 USB-UART LP.

  • Certifié USB 2.0, pleine vitesse (12 Mbit/s)
  • Interfaces UART à canal simple configurables
  • Entrées/sortie à usage général (GPIO) : 8 broches
Cypress CYUSBS232

Description du produit

Le contrôleur de pont USB-UART LP est le dernier né de la famille des contrôleurs USB pleine vitesse de Cypress. Il offre un canal simple USB vers UART et affiche la plus faible consommation d'énergie en mode veille du marché (5 uA).

Qu'il soit utilisé en kit d'évaluation pour le contrôleur de pont USB-UART LP CY7C65213 ou en tant que kit design de référence pour des utilisations de câblage USB vers UART, ce contrôleur et kit design de référence, économique et facile à utiliser, est compatible avec des drivers pour les systèmes d'exploitation Windows, Mac, Linux et Android.

Le contrôleur de pont basse consommation et USB-UART pleine vitesse est compatible avec l'interface série UART 8 broches et est conforme aux spécifications de détection de niveau de charge (BCD) de l'USB Implementers Forum (USB-IF). Le contrôleur présente le plus faible courant en état de suspension (5 uA), et est proposé en boîtier QFN 5 × 5 32 broches pour répondre aux exigences de dimensions des périphériques portables.

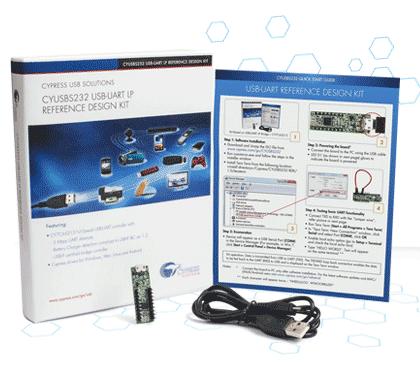

Pour faciliter la modification des paramètres du contrôleur de pont USB-UART LP, le kit comprend :

  • Un assemblage PCB CYUSBS232
  • Un guide de démarrage rapide
  • Un câble USB Micro-B
  • Des câbles de liaison
  • Des échantillons de CY7C65213

Certifié USB 2.0 12 Mbit/s

Fourni avec des résistances de terminaison USB intégrées, un chargeur de batterie USB respectant les exigences relatives à la détection du niveau de charge et compatible avec la classe CDC (Communication Driver Class), la classe PHDC (Personal Health care Device Class), et les drivers spécifiques aux fournisseurs.

Interfaces UART à canal simple configurables

Gère des débits de données allant jusqu'à 3 Mbit/s et prend en charge le contrôle de flux CTS, RTS, DTR, DSR ainsi que des erreurs de parité, de dépassement et de format.

Entrée/Sortie à usage général

Le contrôleur de pont basse consommation USB-UART est compatible avec l'interface série UART 8 broches.

Série de produits

4 produits trouvés

Vous n'avez sélectionné aucun article à comparer. Veuillez sélectionner au moins deux articles et cliquez sur le bouton.
Image Code Commande Fabricant
Réf. fab.
Description Données
techniques
Conformité RoHS Pièces
en stock.
Prix pour Prix
Unitaire HT
ECONOMISEZ Concerne Qté


2357314

CYPRESS SEMICONDUCTOR
CYUSBS232

CY7C65213 USB-UART LP REF DESIGN KIT

Silicon Fabricant:Cypress Semiconductor; Nombre de noyau de silicium:CY7C65213; Type de kit d'application:Interface; Application Sous Type:USB vers UART; Architecture du Coeur:-;

Technical Data Sheet (2.43MB) EN
Certificat de Conformité RoHS
Conforme RoHS Oui
14 en stock
Heures limites
9 Stocks UK : Commander avant 19:30 h (17:30 h pour les articles mis en bobine) Lundi - Vendredi. (sauf jours fériés)
5 Stocks EU : Commander avant 19:30 h (17:30 h pour les articles mis en bobine) Lundi - Vendredi. (sauf jours fériés)
1 Pièce
1+
22,23 €
9 en stock pour une livraison le jour ouvrable suivant (Stock UK)
5 en stock pour une livraison le jour ouvrable suivant (Stock EU)
Heures limites
9 Stocks UK : Commander avant 19:30 h (17:30 h pour les articles mis en bobine) Lundi - Vendredi. (sauf jours fériés)
5 Stocks EU : Commander avant 19:30 h (17:30 h pour les articles mis en bobine) Lundi - Vendredi. (sauf jours fériés)


2345647

CYPRESS SEMICONDUCTOR
CY7C65211-24LTXI

CNTRL PONT USB-SERIE 1CH 24QFN

Type de pont:USB à Port série; Tension, alimentation min.:1.71V; Tension, alimentation max..:5.5V; Type de boîtier d'interface:QFN; Nombre de broches:24;

Technical Data Sheet (581.50KB) EN
Product Range
Certificat de Conformité RoHS
Conforme RoHS Oui
11 en stock
Heures limites
11 Stocks UK : Commander avant 19:30 h (17:30 h pour les articles mis en bobine) Lundi - Vendredi. (sauf jours fériés)
1 Pièce
1+
4,02 €
10+
3,54 €
25+
3,17 €
50+
2,87 €
plus...
11 en stock pour une livraison le jour ouvrable suivant (Stock UK)
Heures limites
11 Stocks UK : Commander avant 19:30 h (17:30 h pour les articles mis en bobine) Lundi - Vendredi. (sauf jours fériés)


2345648

CYPRESS SEMICONDUCTOR
CY7C65213-32LTXI

CNTRL PONT USB-SERIE 1CH 32QFN

Type de pont:USB à UART; Tension, alimentation min.:1.71V; Tension, alimentation max..:5.5V; Type de boîtier d'interface:QFN; Nombre de broches:32;

Technical Data Sheet (474.86KB) EN
Certificat de Conformité RoHS
Conforme RoHS Oui
456 en stock
Heures limites
456 Stocks UK : Commander avant 19:30 h (17:30 h pour les articles mis en bobine) Lundi - Vendredi. (sauf jours fériés)
1 Pièce
1+
2,07 €
10+
1,95 €
25+
1,83 €
50+
1,72 €
plus...
456 en stock pour une livraison le jour ouvrable suivant (Stock UK)
Heures limites
456 Stocks UK : Commander avant 19:30 h (17:30 h pour les articles mis en bobine) Lundi - Vendredi. (sauf jours fériés)


2345649

CYPRESS SEMICONDUCTOR
CY7C65215-32LTXI

CNTRL PONT USB-SERIE 2CH 32QFN

Type de pont:USB à Port série; Tension, alimentation min.:1.71V; Tension, alimentation max..:5.5V; Type de boîtier d'interface:QFN; Nombre de broches:32;

Technical Data Sheet (619.36KB) EN
Certificat de Conformité RoHS
Conforme RoHS Oui
32 en stock
Heures limites
32 Stocks UK : Commander avant 19:30 h (17:30 h pour les articles mis en bobine) Lundi - Vendredi. (sauf jours fériés)
1 Pièce
1+
5,29 €
10+
4,67 €
25+
4,17 €
50+
3,78 €
plus...
32 en stock pour une livraison le jour ouvrable suivant (Stock UK)
Heures limites
32 Stocks UK : Commander avant 19:30 h (17:30 h pour les articles mis en bobine) Lundi - Vendredi. (sauf jours fériés)
